Assignment 12
Задание 12
In which I feel a bit Wild. As in Nick Wild.
В которой я снова делаю pun в заголовке, но его не перевести.
Inspiration
Вдохновение
Some time ago I saw Zootopia and I loved it. It couldn't pass the fact that Pawpslice from this cartoon got kinda famous and some people took a step beyond from drawing it on fanart and made their first amateur attempts to replicate that thing but no one did it fablab-style. So, it's my chance. Long story short, main character, Nick Wild, melted an elephant-sized popslice and then in tundra district of town he casted juice into pawprints of his partner in... crime? (I'm not sure if it was illigal)
Недавно я посмотрел Зверополис, и он восхитителен. Я не смог игнорировать то, что лапочки на палоче, появившиеся в фильме стали широко известны в узких кругах, и некоторые фаны даже вышли за пределы фанартов и начали делать свои любительские версии этого мороженого, но никто не делал этого на фаблабовском уровне, так что тут я стану первопроходцем. Если коротко: главный герой, Ник Уайлд, растопил мороженое, рассчитанное на слона, и в тундровой зоне города разлил его в отпечатки лап на снегу, эти отпечатки я и попробую воспроизвести.
Making a model
Создание модели

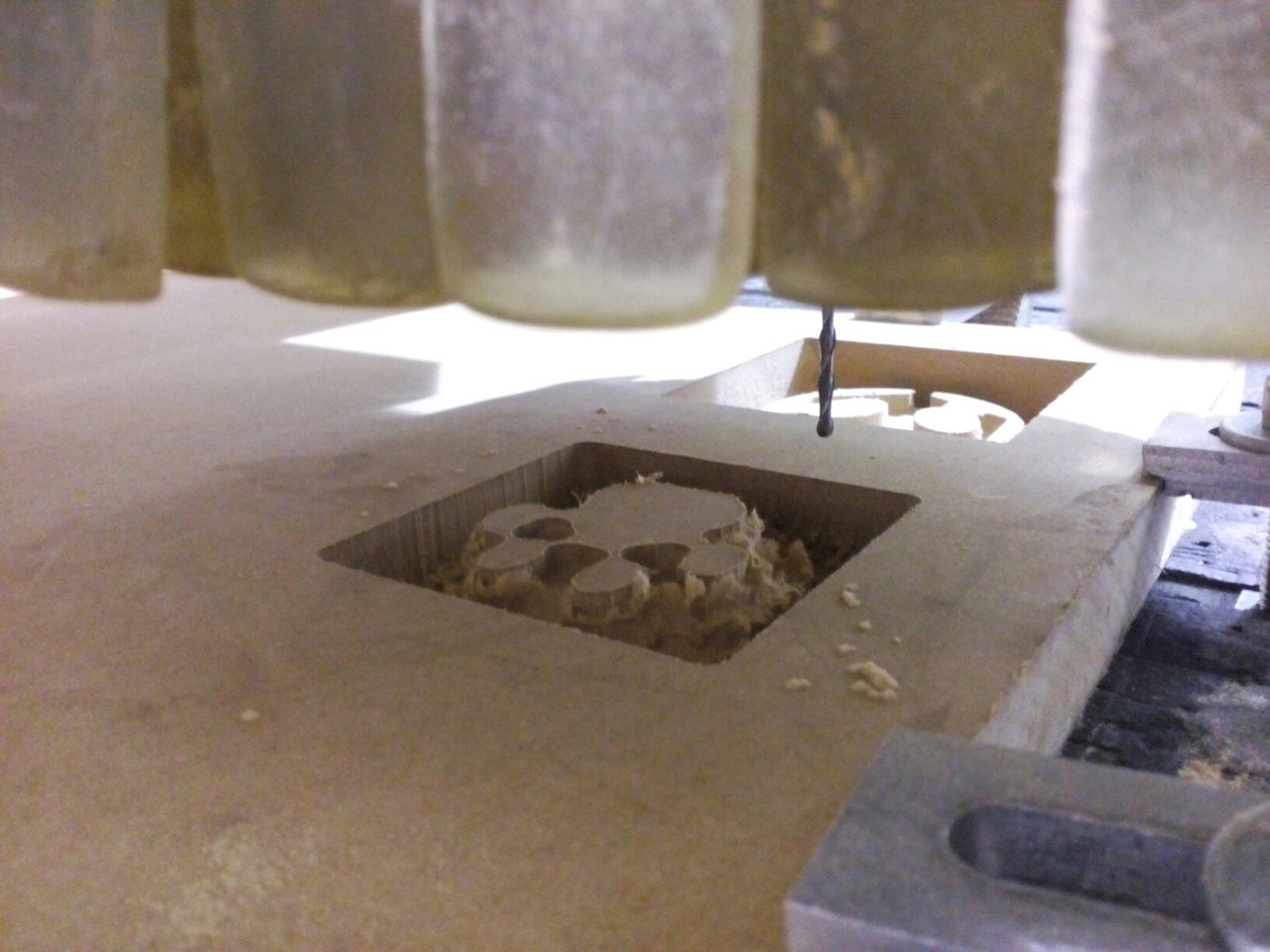

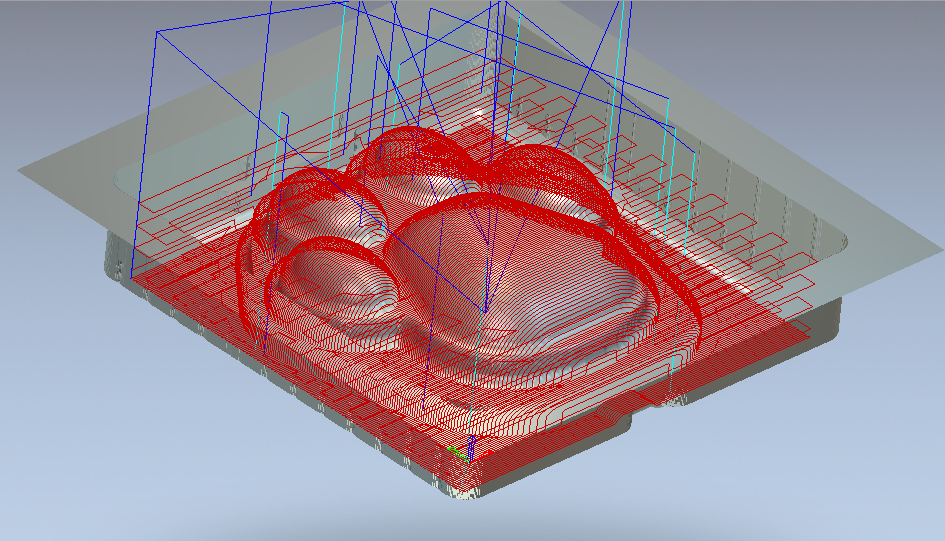

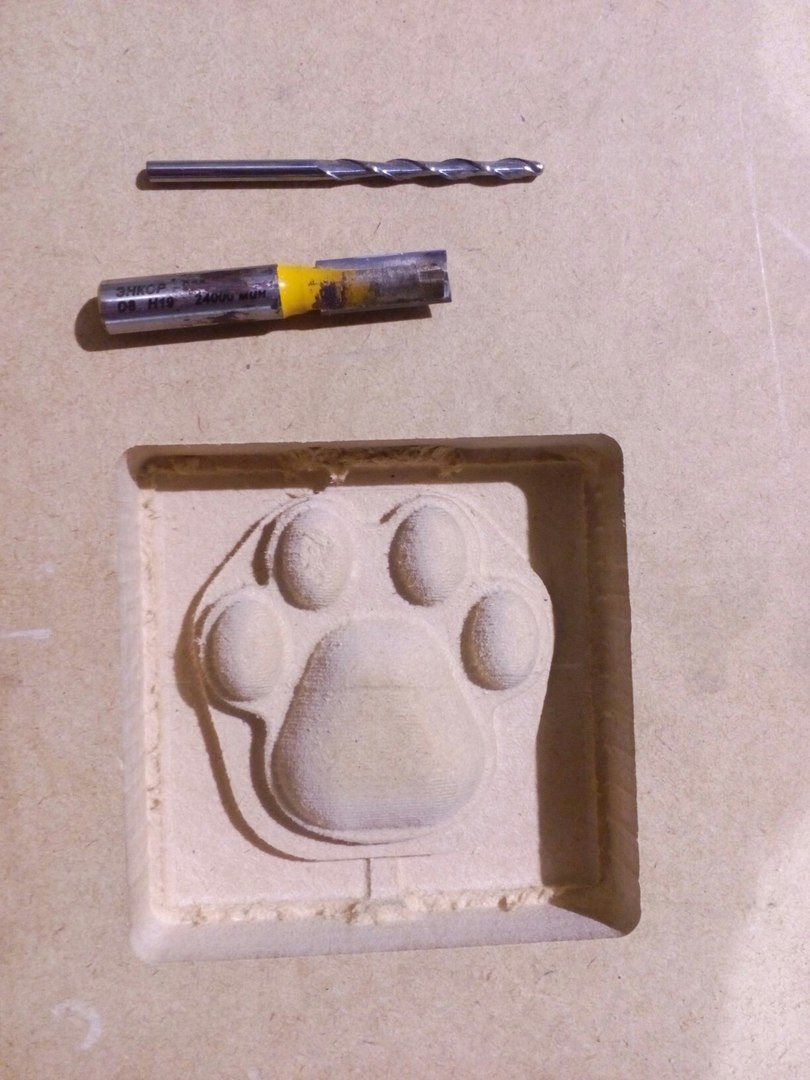

First, I had to make a solidworks model. The idea was to make a model of popslice which would be produced in the end then place it on the bottom level of thick material and drown it with silicone. Then, using ArtCam I made a program for cnc machine (I used Flexicam this time, btw) with 8mm end mill for goughing and 3.175mm ball mill for finishing.
Для начала мне надо было сделать модели в solidworks. Суть процесса в том, чтобы сделать модель лапы, которая получится в конце, поместить "на дно" толстого материала и залить модель силиконом. Затем, используя artcam, я сделал программу для станка с ЧПУ (на этот раз я использовал flexicam), с использованием 8мм концевой фрезы для черновой обработки и 3.175мм сферчиеской фрезы - для финишной.
Failing and saving
Провалить и затащить

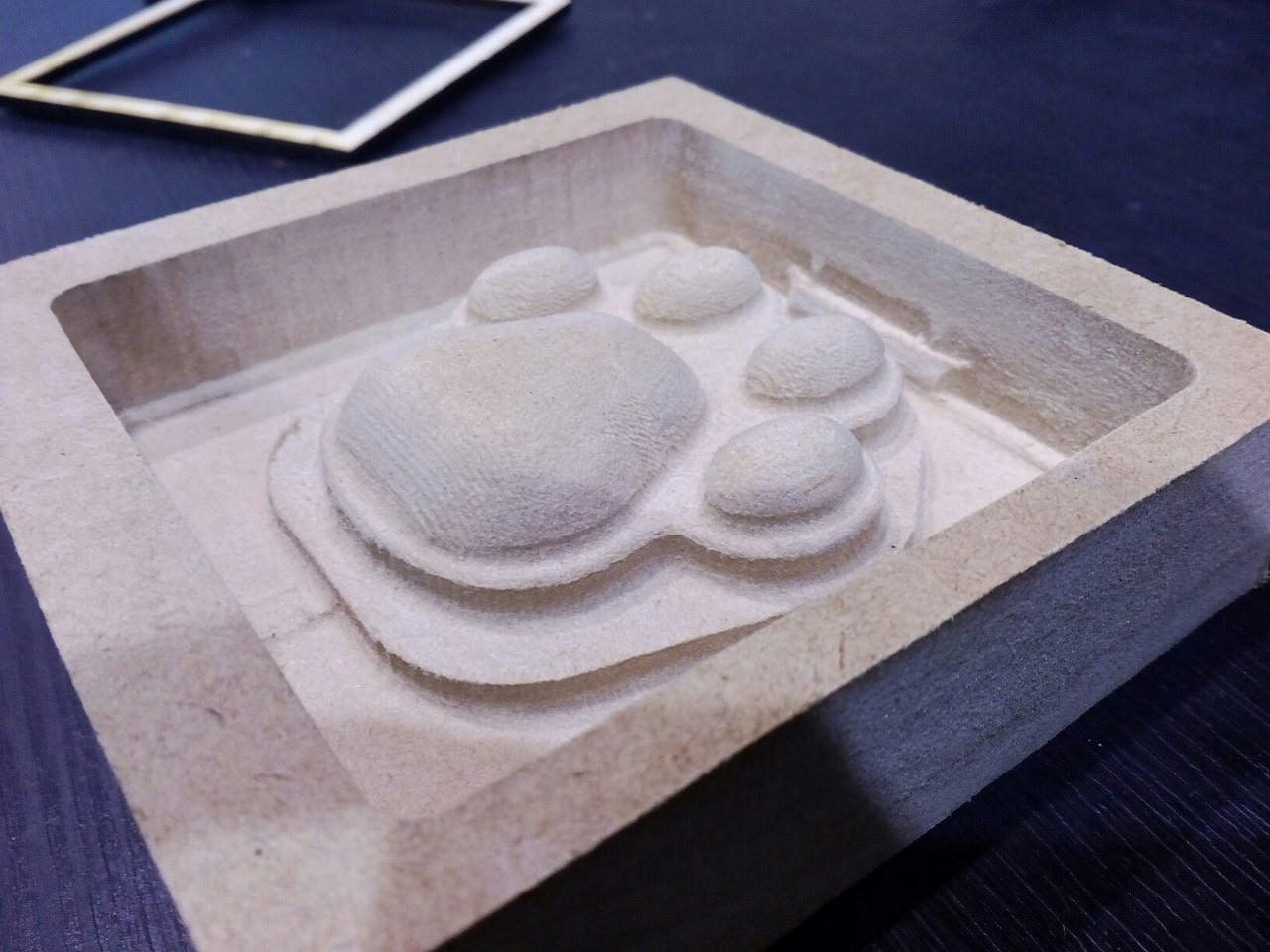

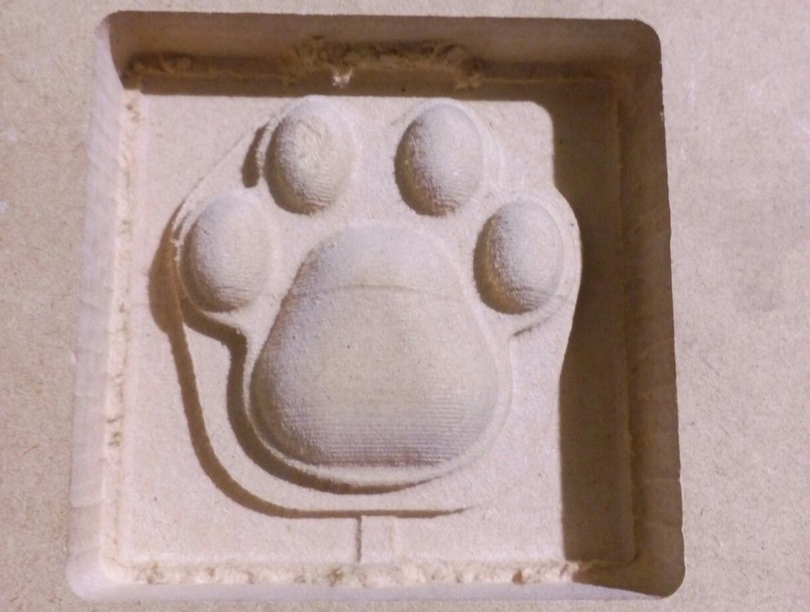

I failed a bit: the mold (if I've left my milling like this) won't have any bottom because the top of the paw is on the same plane as top of the material. So, I cut a frame and glued it to the top of the milled part.
Случился у меня косяк: форма, оставь я её в таком виде, не имела бы дна, потому что верх лапы был на той же высоте, что и верхний слой материала, так что мне пришлось вырезать рамку и приклеить её к вершине отфрезерованной формы.
Silicone time!
Время силикона!

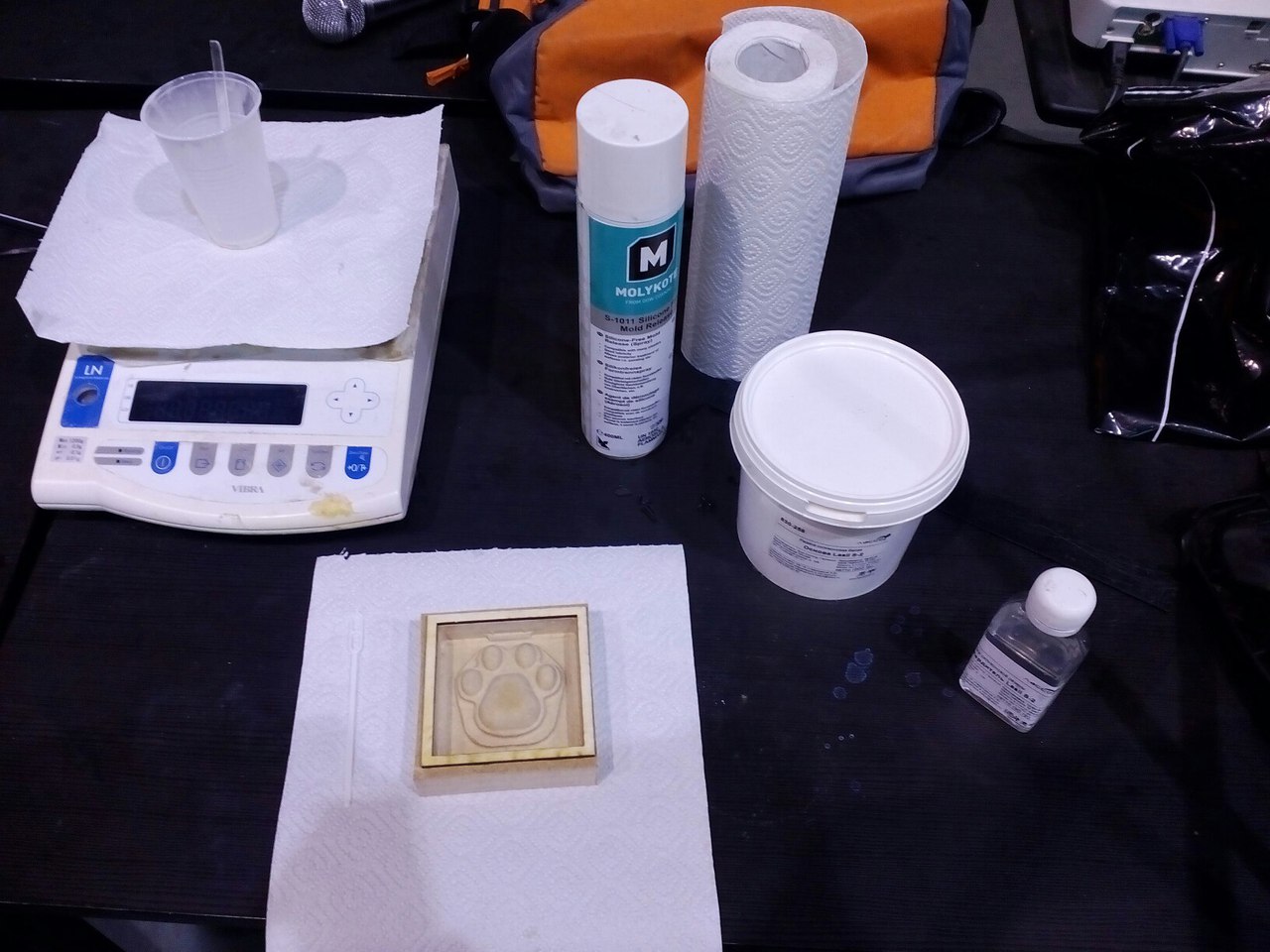

I've never done anything like this so it was super exciting! To make the mold you need special spray to release the form when mold curdles easily; liquid silicone; hardener; scales; plastic glass, some kind of spoon and paper to prevent getting your working space from spilt silicone. Believe me, there will be spilt silicone.

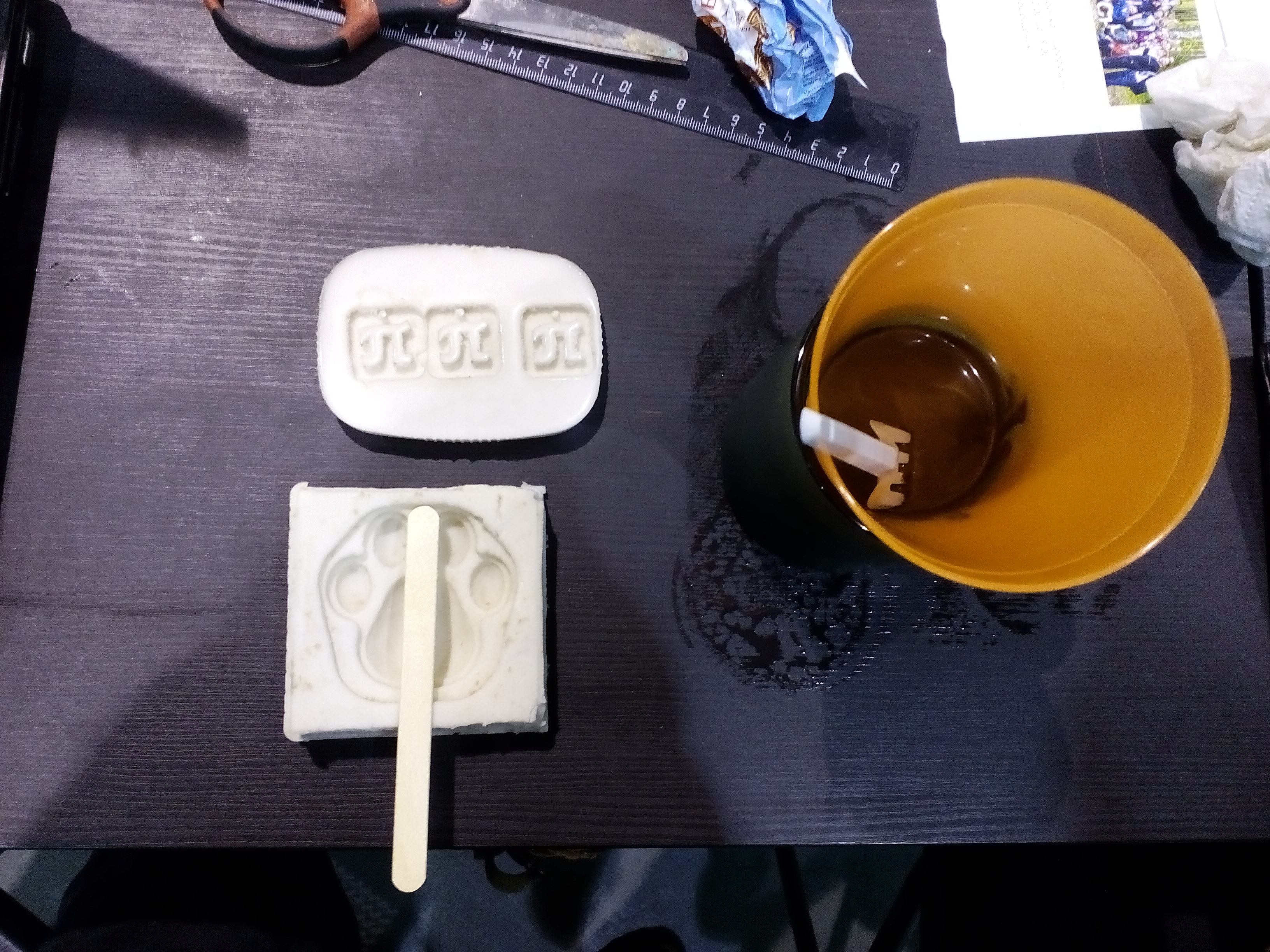

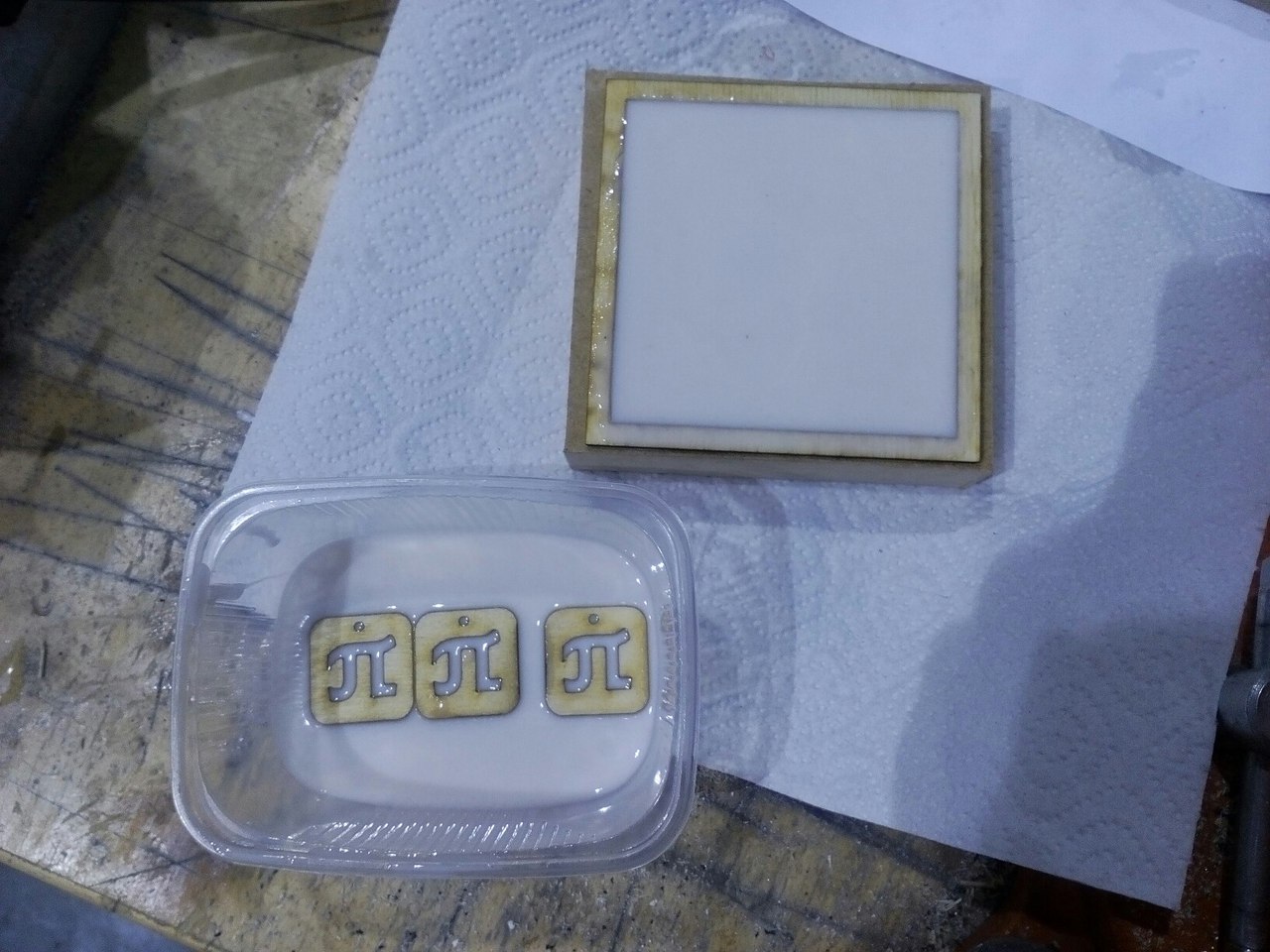

Pour silicone to glass with a spoon (volume of silicone should be approximately equal to volume of your mold), add 10% of silicone's mass of hardener then mix until mixture get homogeneous. Try to avouid scooping so there will be less bubbles in the mixture and you don't want them to be there. Then pour the mixture to your form and wait. There was some spare silicone left so I decided to make some molds using some spare cutted wooden badges with university logo. Now we wait.
Я никогда не делал никого подобного, так что мне было жутко интересно попробовать! Для создания формы вам потребуется: специальный спрей, чтобы форма легче отходила от модели; жидкий силикон; отвердитель; весы; пластиковый стаканчик; что-то наподобие ложки и бумага, чтобы защитить рабочее место от пролитого силикона. Поверьте, силикон будет пролит.
Наполните стакан силиконом при помощи ложки (объём силикона должен быть примерно равен объёму модели), добавьте отвердителя 10% (по массе) отвердителя и перемешивайте, пока смесь не станет однородной. Постарайтесь исключить образование пузырьков в смеси, так силиконовая форма будет качественнее. Теперь выливайте смесь в модель и ждите. Оставалось немного силикона, так что я решил сделать несколько форм из деревянных значков с логотипом университета. А теперь мы ждём.
Removing the mold
Извлечение формы

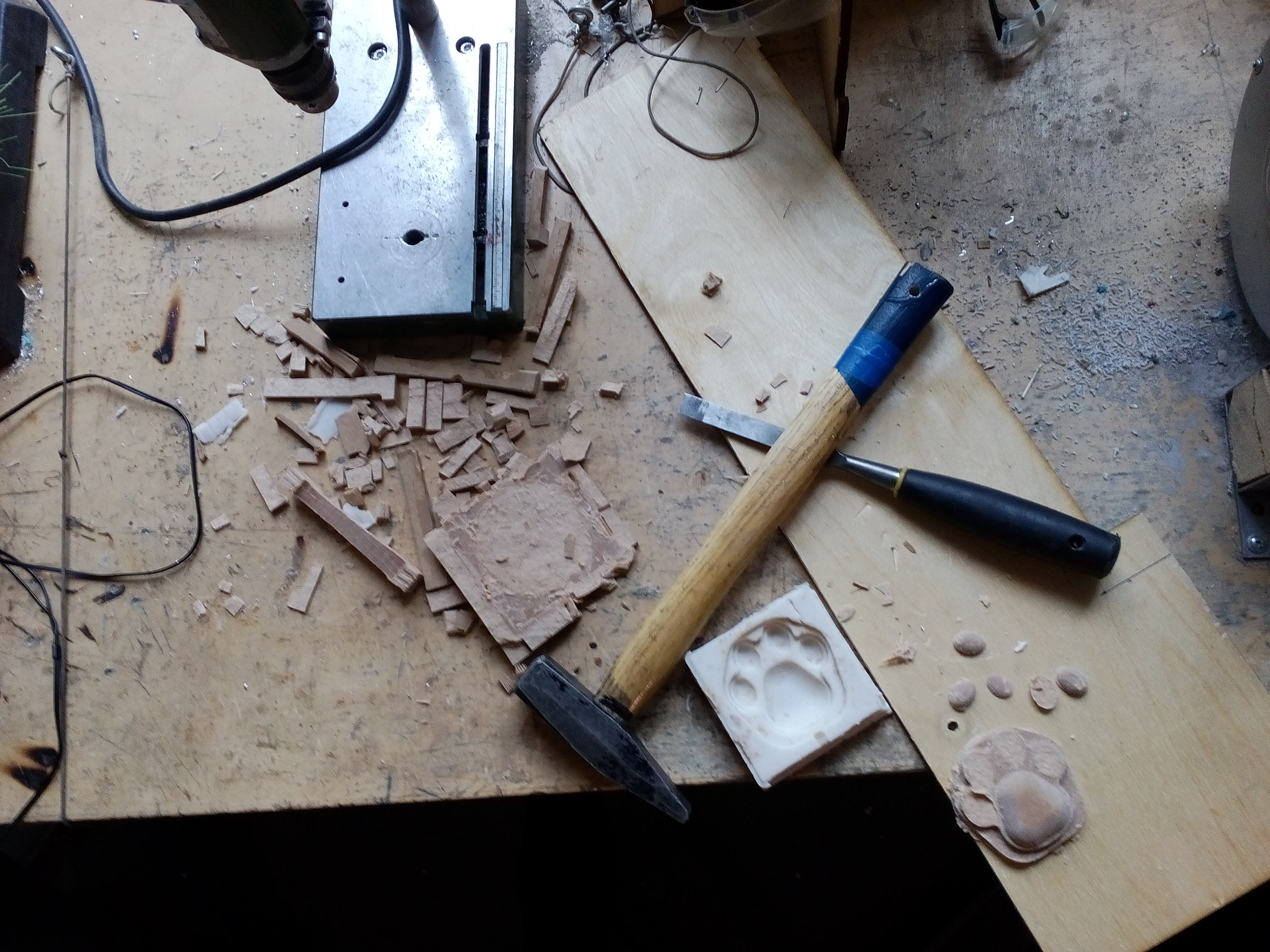

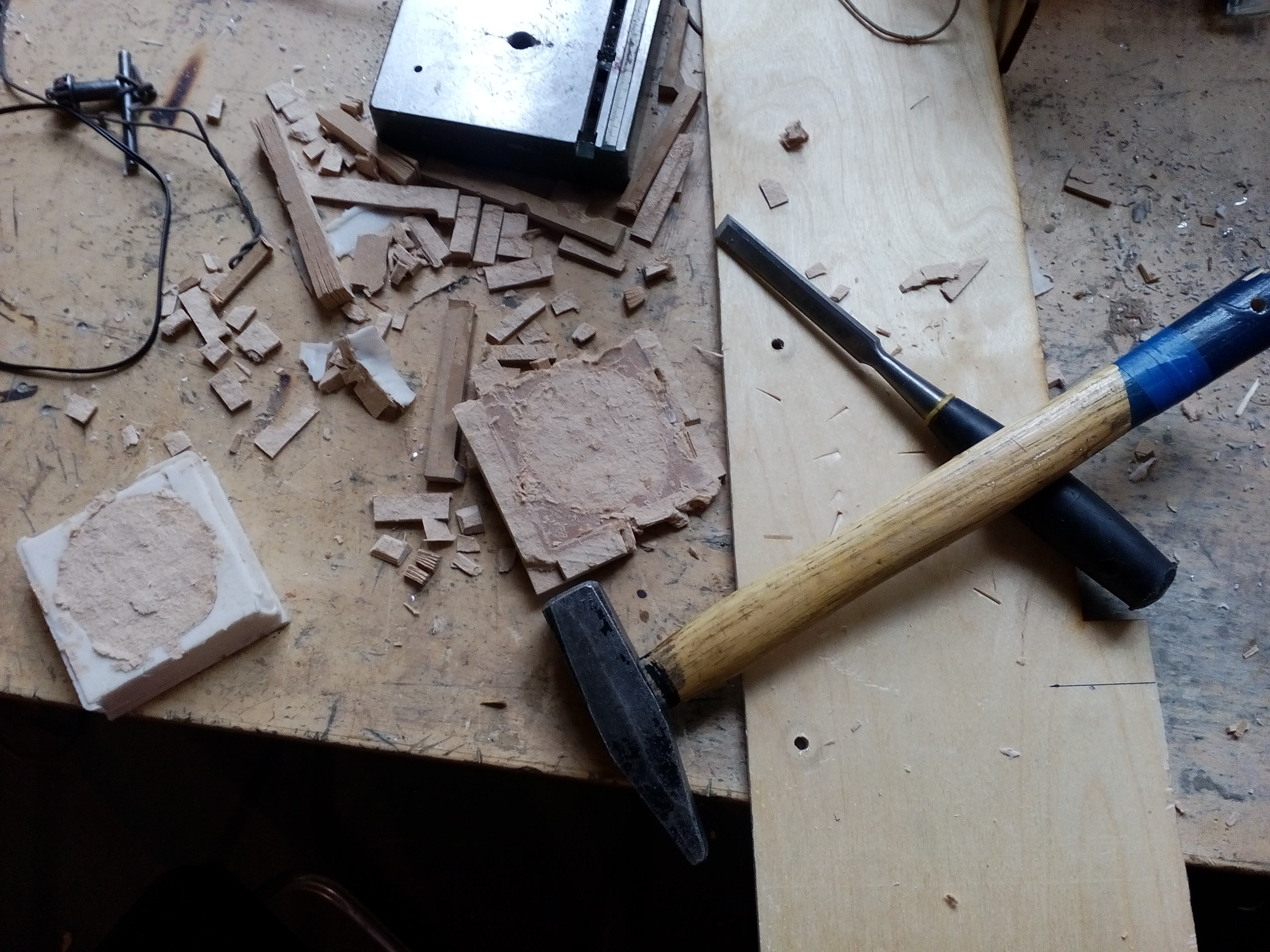

Now this was a hard part: mdf I used for molding absorbed some silicone despite the fact I used a lot of spray which should've prevented it. So, as I nearly broke my fingers, I decided to break the mdf form instead. Hammer time!
И вот тут начались трудности: мдф, который я использовал для создания формы, впитал часть силикона, несмотря на большое количество спрея, который должен был этому воспрепятствовать. Так что, почти сломав пальцы, я решил сломать модель. Глеб крушить!

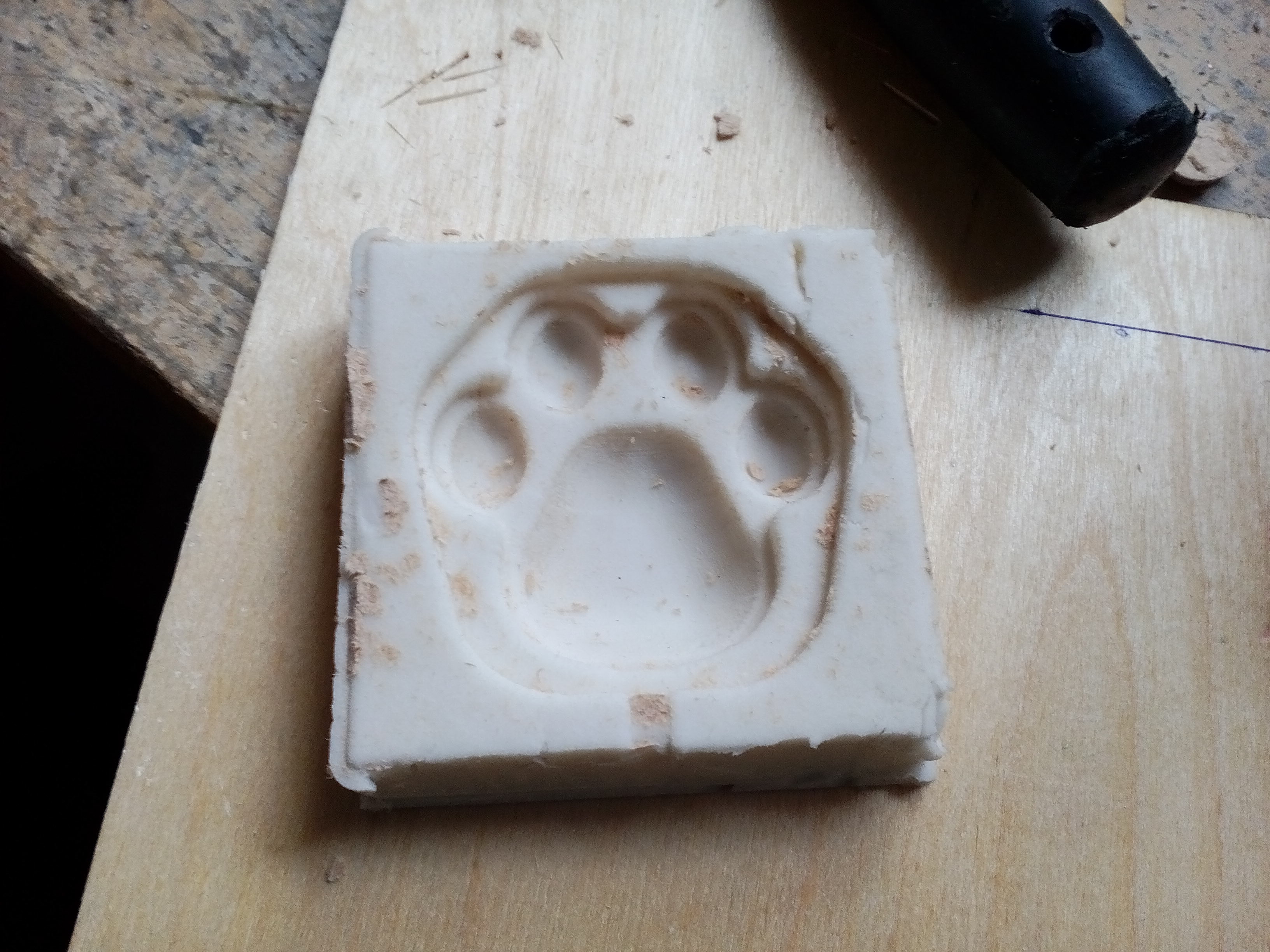

After all, it turned out to be pawsible to remove the mold but there were some little pieces of mdf but I dissolved it in hot water.
Так или иначе, у меня получилось извлечь форму, но в ней остались кусочки мдф, которые я растворил в горячей воде, окунув туда форму.
Casting and sweet victory
Литьё и сладкая победа

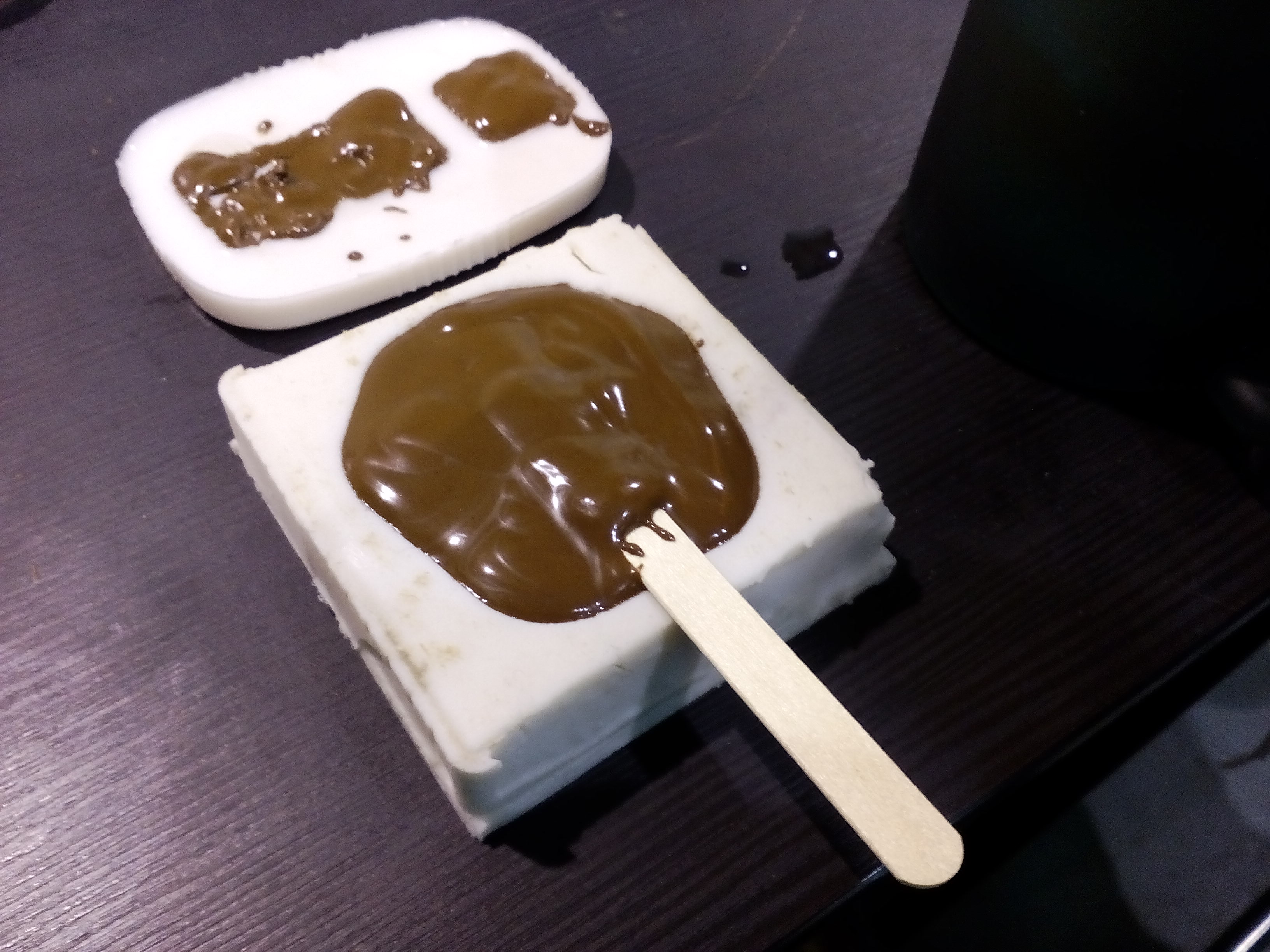

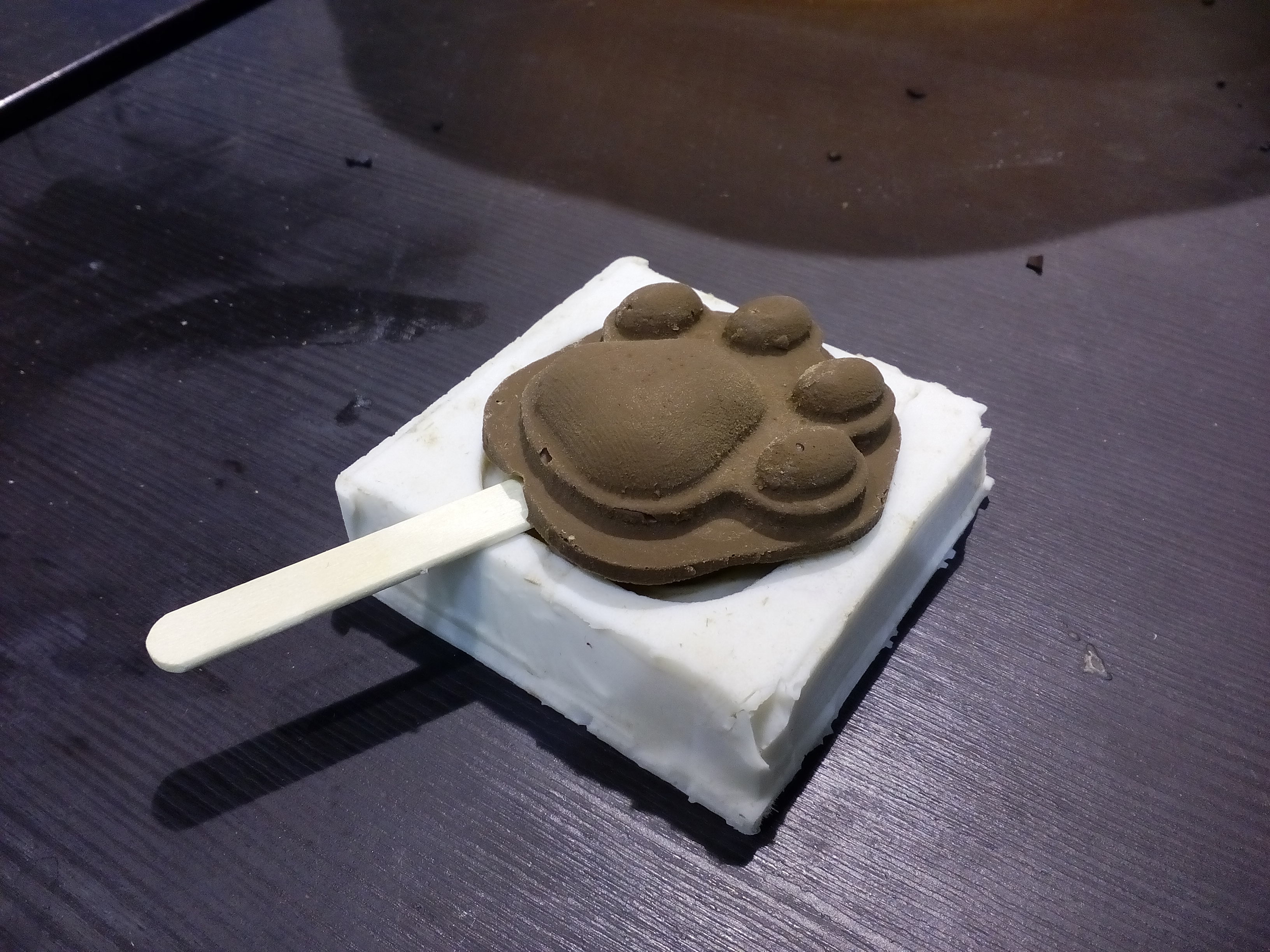

To melt the chocolate I placed it in glass into hot water and waited. Then I poured it into the mold. (Don't forget the stick!). In ten minutes or less it was done. Yumm!
Чтобы растопить шоколад, я поставил его на водяную баню, затем вылил его в форму (не забудьте палочку!). В течение десяти минут шоколад застыл, и у меня появилась моя собственная лапочка на палочке. Ням!
