Molding,
Casting and
Composites
Chess Game
Un juego de mesa
para compartir los momentos de ocio con los amigos, es una buena excusa
para experimentar con la fabricación de piezas mediante el uso
de moldes.
El primer paso es modelar en 3d los objetos que componen el juego, en este caso el tablero y las figuras. El tablero lo realizaremos en Acrílico incoloro de 10mm de espesor, y grabaremos un patrón de lineas que marquen la diferencia entre las casillas negras y blancas.
Para hacer las figuras, realizaremos un par de moldes en cera con la fresadora Modela, posteriormente extraeremos de estos unos moldes en material flexible como el Uretano para vaciar las piezas finales en un producto especializado compuesto de Poliuretano de alta densidad, que puede ser coloreado.
El primer paso es modelar en 3d los objetos que componen el juego, en este caso el tablero y las figuras. El tablero lo realizaremos en Acrílico incoloro de 10mm de espesor, y grabaremos un patrón de lineas que marquen la diferencia entre las casillas negras y blancas.
Para hacer las figuras, realizaremos un par de moldes en cera con la fresadora Modela, posteriormente extraeremos de estos unos moldes en material flexible como el Uretano para vaciar las piezas finales en un producto especializado compuesto de Poliuretano de alta densidad, que puede ser coloreado.
Board game to
share leisure time with friends is a good excuse to experiment with the
manufacture of parts using molds.

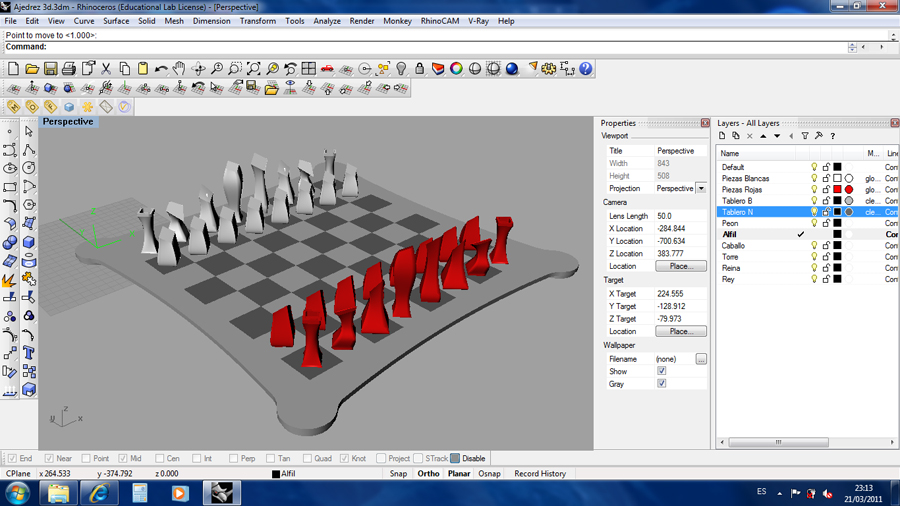

The first step is to model 3D objects that make up the game, in this case the board and the figures. The board will carry out it in clear acrylic 10mm thick, and engrave a pattern of lines that make the difference between black and white squares.
To make the figures, we will have a pair of molds in wax Model Milling Machine, then extract these molds flexible material such as urethane to clear the final pieces in a specialized product composed of high density polyurethane, which can be colored.
The first step is to model 3D objects that make up the game, in this case the board and the figures. The board will carry out it in clear acrylic 10mm thick, and engrave a pattern of lines that make the difference between black and white squares.
To make the figures, we will have a pair of molds in wax Model Milling Machine, then extract these molds flexible material such as urethane to clear the final pieces in a specialized product composed of high density polyurethane, which can be colored.

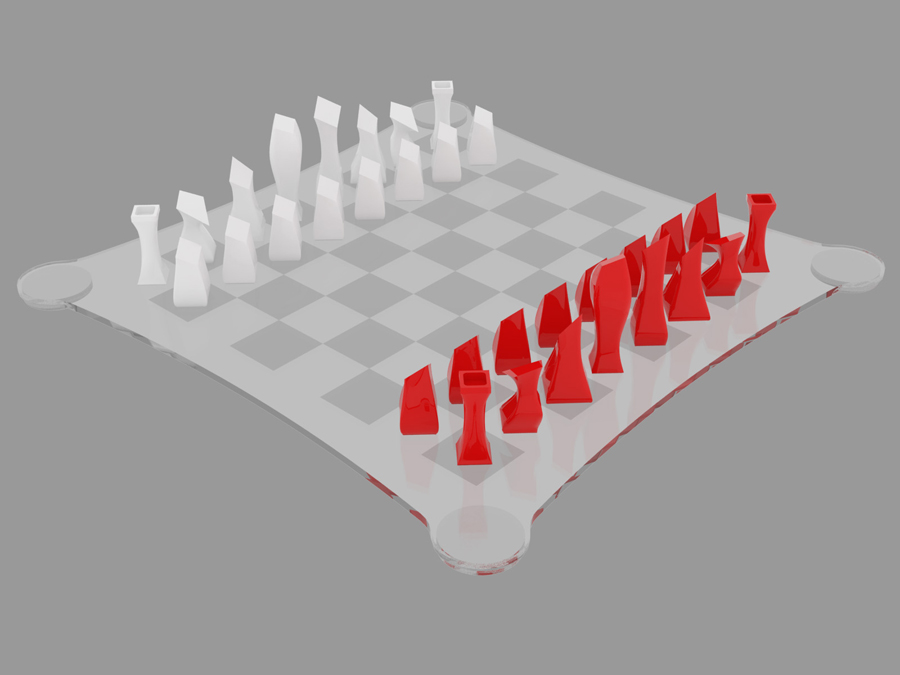

Once we made the 3D model is possible to make a
photorealistic image of the board and figures to get a clear view of the aspect we
wish
to
obtain.
Vray for Rhino plugin offers the possibility to obtain very good images, with few parameters modification.
Vray for Rhino plugin offers the possibility to obtain very good images, with few parameters modification.
Una vez hemos
realizado el modelo 3d es posible hacer una imagen
fotorrealista del tablero y las figuras para obtener una vision clara
del aspecto que deseamos obtener.
El plugin Vray para Rhino ofrece la posibilidad de obtener muy buenas imagenes, con la modificacion de pocos parametros.
El plugin Vray para Rhino ofrece la posibilidad de obtener muy buenas imagenes, con la modificacion de pocos parametros.
El primer molde
se realiza en un bloque de cera para moldear, es un material muy duro y
que permite ser mecanizado con mucha precisión y resiste
temperaturas hasta los 70ºC, los residuos de cera productos del
mecanizado pueden fundirse para reutilizarse posteriormente en otros
moldes.

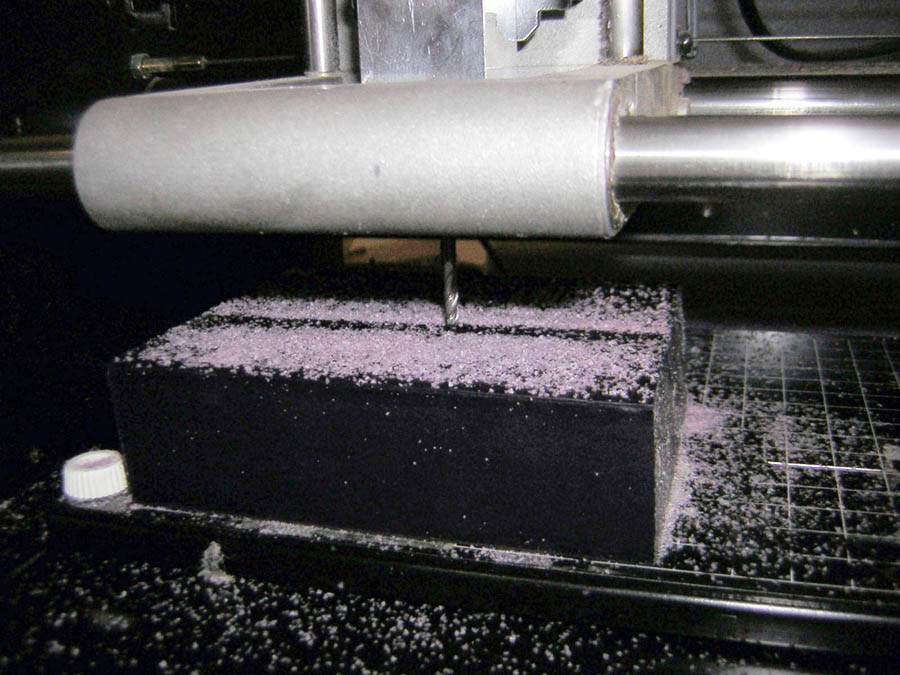

The first mold
is made in a block of wax for shaping, is a very hard material that
allows it to be machined with great precision and resists temperatures
up to 70 º C, the wax residue products of machining can be melted
tobe reused later in other molds.
Una
vez terminado el molde en cera podemos realizar un segundo molde en un
material flexible que nos permita obtener la pieza definitiva, estos
materiales pueden ser Silicona o Uretano, ambos pueden comprarse en
tiendas especializadas en materiales para modelar. En este caso
utilizaremos un producto a base de uretano (Smooth-On) este producto se
debe mezclar el contenido de ambos envases en partes iguales teniendo
en consideración el volumen de la pieza final para no
desperdiciar
material. El tiempo de curado es de 16h, pero se puede acelerar el
proceso colocandolo en un horno a 60ºC durante unos 50minutos.

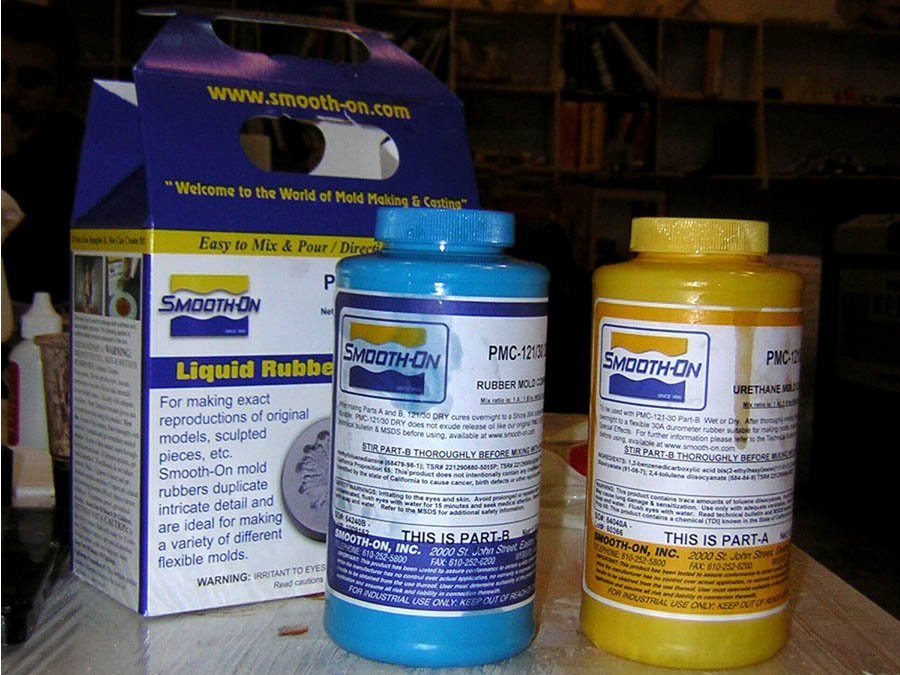

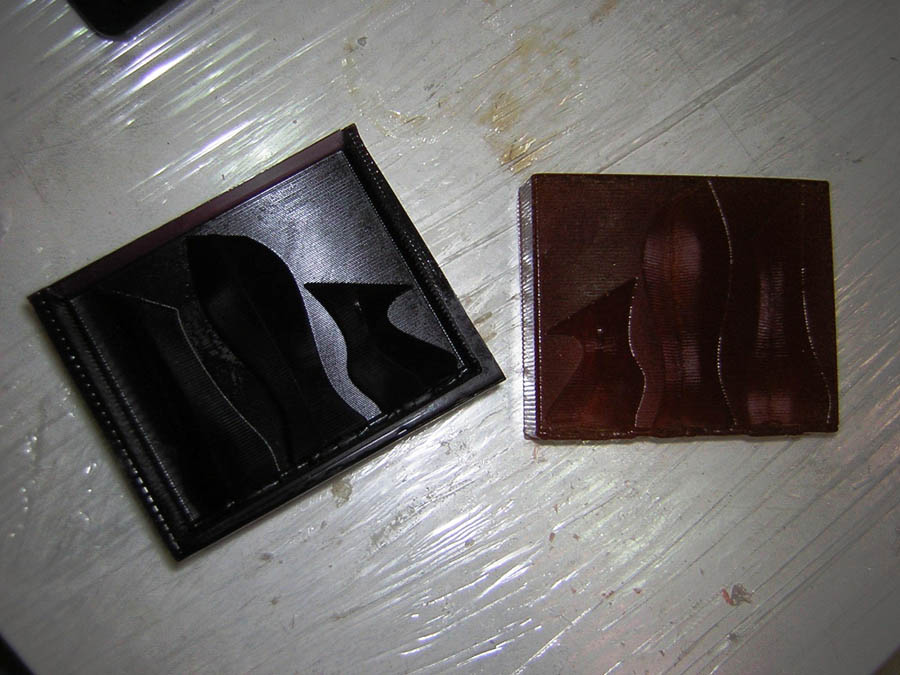

Once the wax
mold can make a second mold of a flexible material that allows us to
obtain the final piece, these materials can be silicone or urethane,
both can be purchased at stores specializing in modeling materials. In
this case we use a product based urethane (Smooth-On) this product is
to mix the contents of both bottles equally considering the volume of

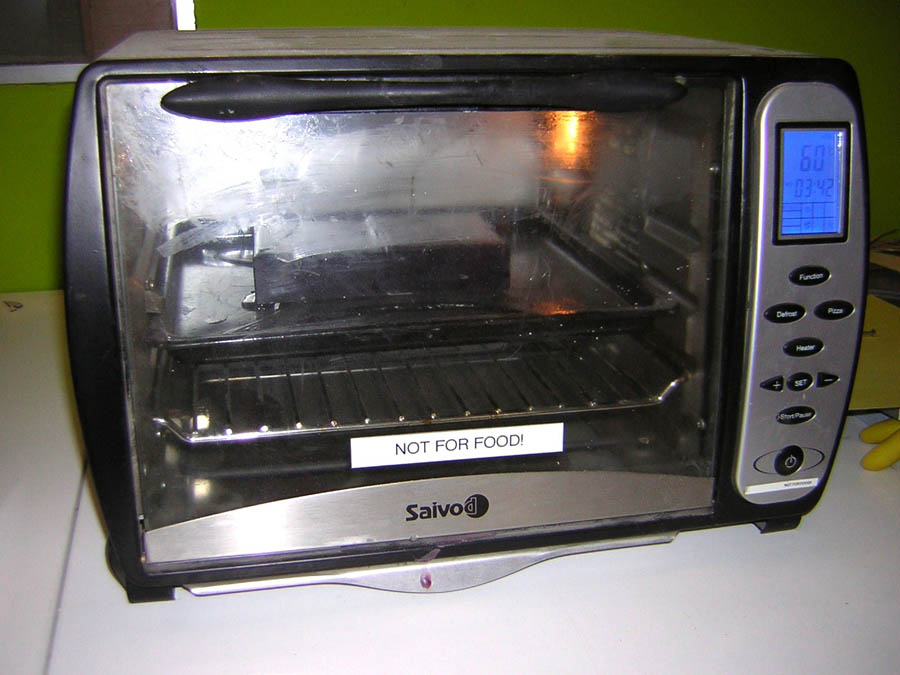

the final piece to avoid wasting material. The curing time is 16h, but
can accelerate theprocess by placing in an oven at 60 ° C for 50
minutes.
Para el
vaciado de la pieza final, utilizamos
otro producto de la marce Smooth On a base de poliuretano, esta lograr un acabado brillante y se reproduce muy bien los detalles del molde.
Para producir el tablero de ajedrez, utilizamos
acrilico de 10 mm de espesor que cortaremos en el laser, la textura que
representan las casilla
negras las grabamos con un patron de lineas.

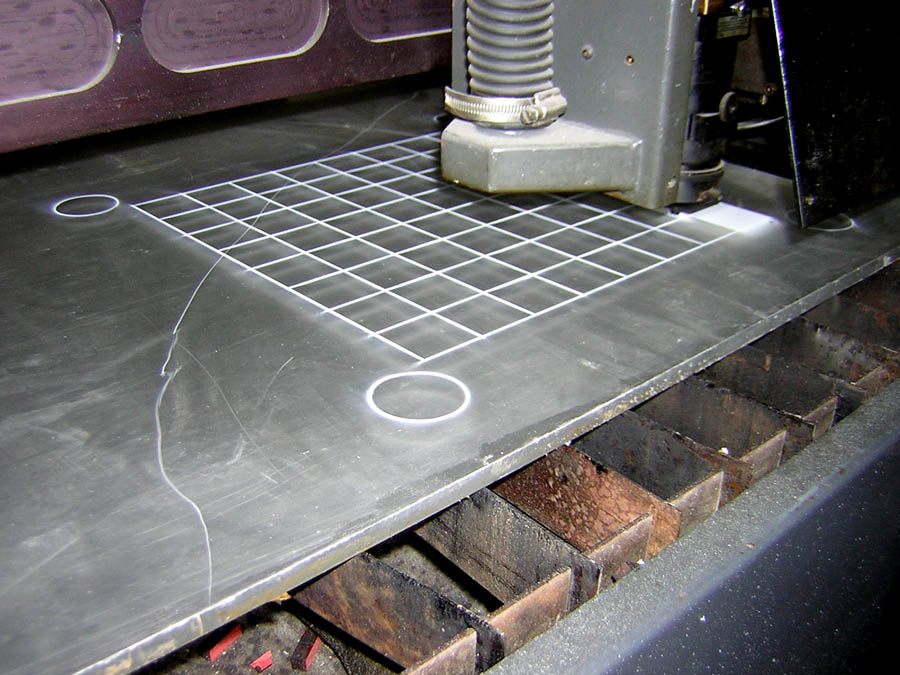

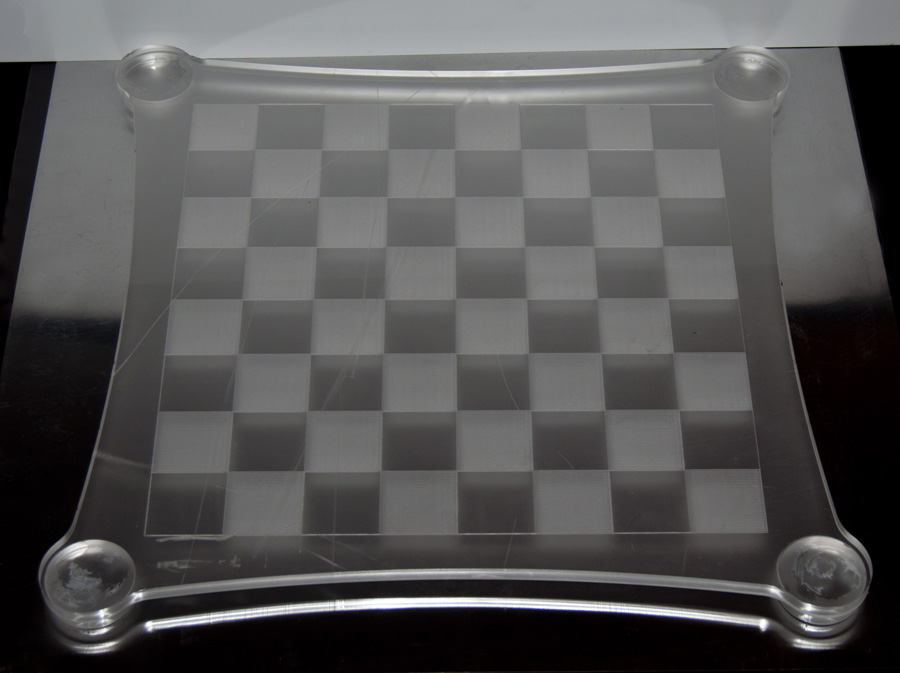

To produce
the chess
board, using
acrylic
10mm thick
and cut
with laser
cutting, texture
representing
the black
boxes we
recorded with a pattern
of lines.

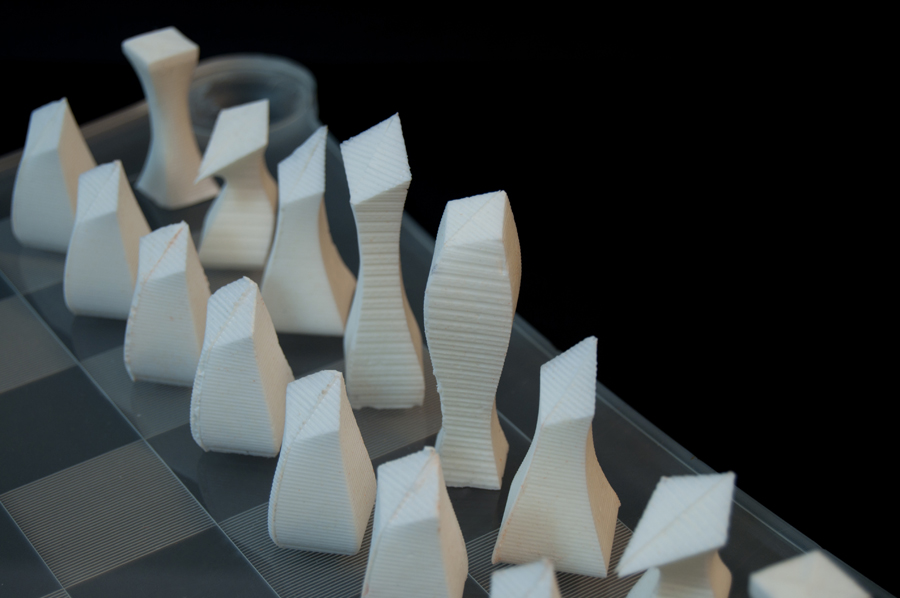

For
emptying
the final
piece, we
use another
company's
product Smooth-on, polyurethane-based. Achieving
a glossy
finish and reproduces
very well
the details
of the mold.
