Electronics Design
Hello Board

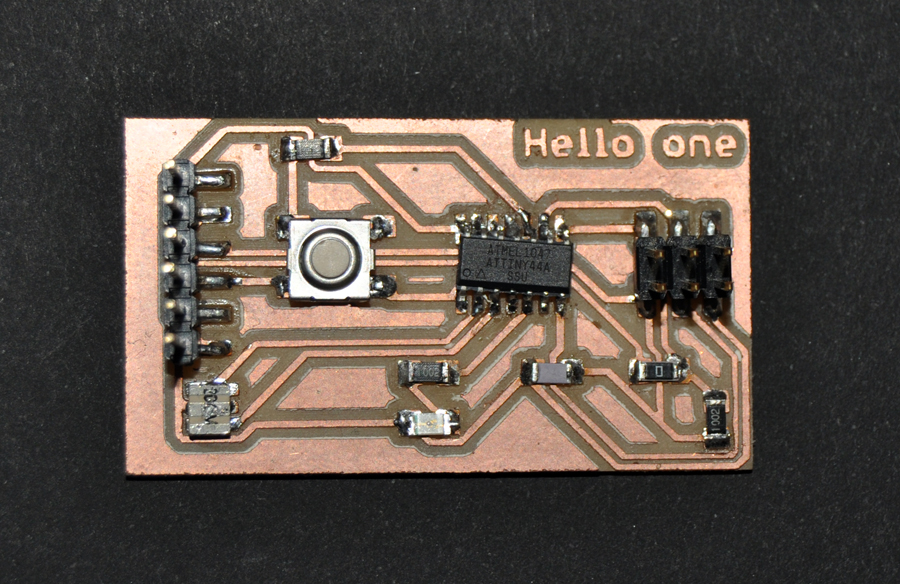

Hello Board
La
placa Hello Board es la
primera
oportunidad para diseñar una placa de circuitos, empleando un
software
especializado como Eagle, esta
herramienta permite realizar los esquemas de
conexión de los componentes en un formato muy amigable, ademas
posee una amplia
librería de componentes de diversos fabricantes de componentes
electrónicos.

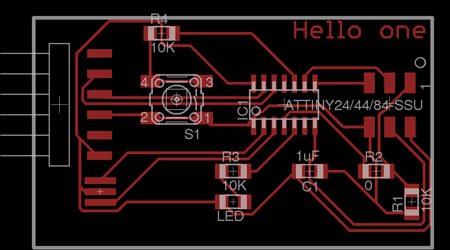

Agregaremos,
interruptor táctil y un led, al
diseño original de la hello board, una vez que modificas el
esquema

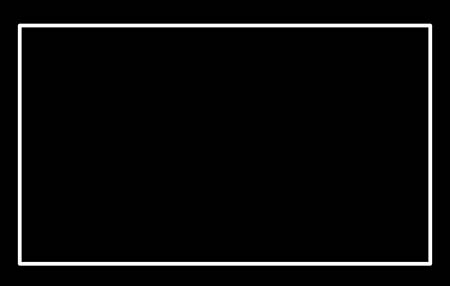

de la placa, exportas la imagen del circuito en formato png, para
posteriormente realizar el mecanizado.
Once the modifications are made Eagle export
these images in PNG format. are those that allow us to tool path in the
router Model.

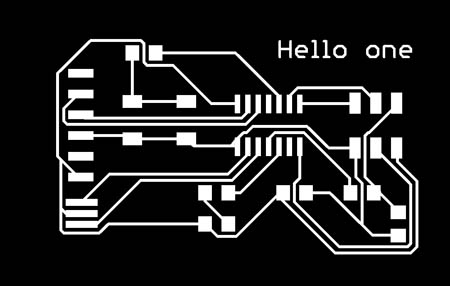

Una vez se
realizan la modificaciones en Eagle se exportan estas imágenes
en formato png. son las que nos permiten hacer tool path, en la
fresadora Modela.

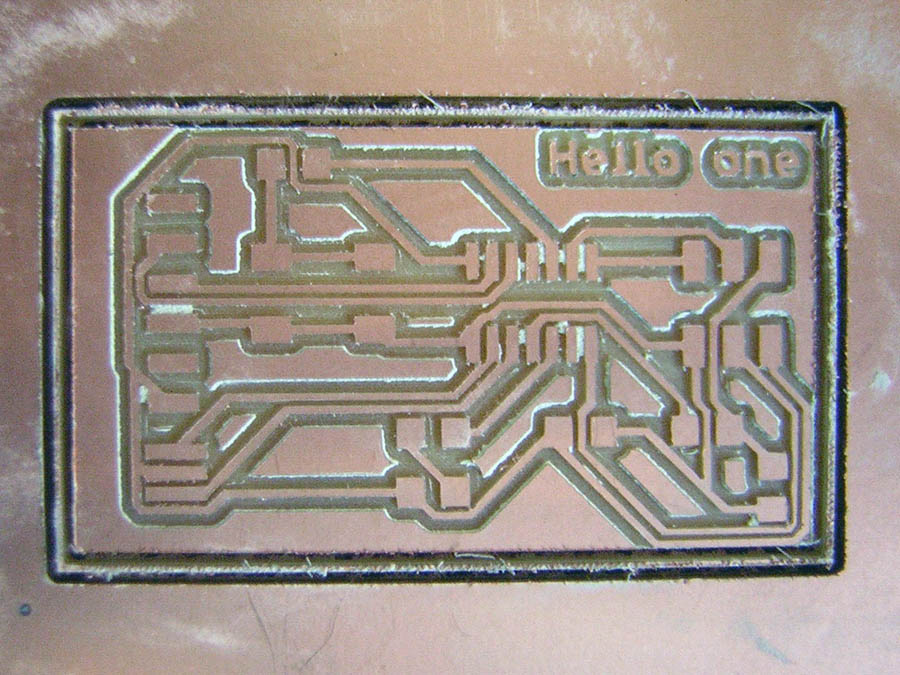

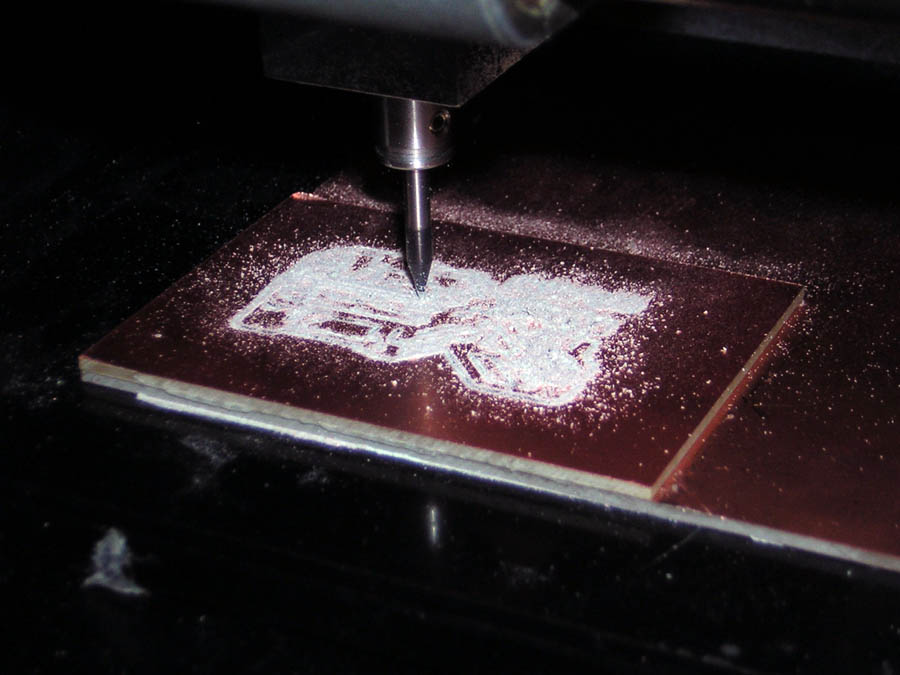

Mecanizado de la
placa en la fresadora utilizando una fresa de 1/64 pulgadas.
Machining of
the plate in the router using a cutter 1 / 64 inch.

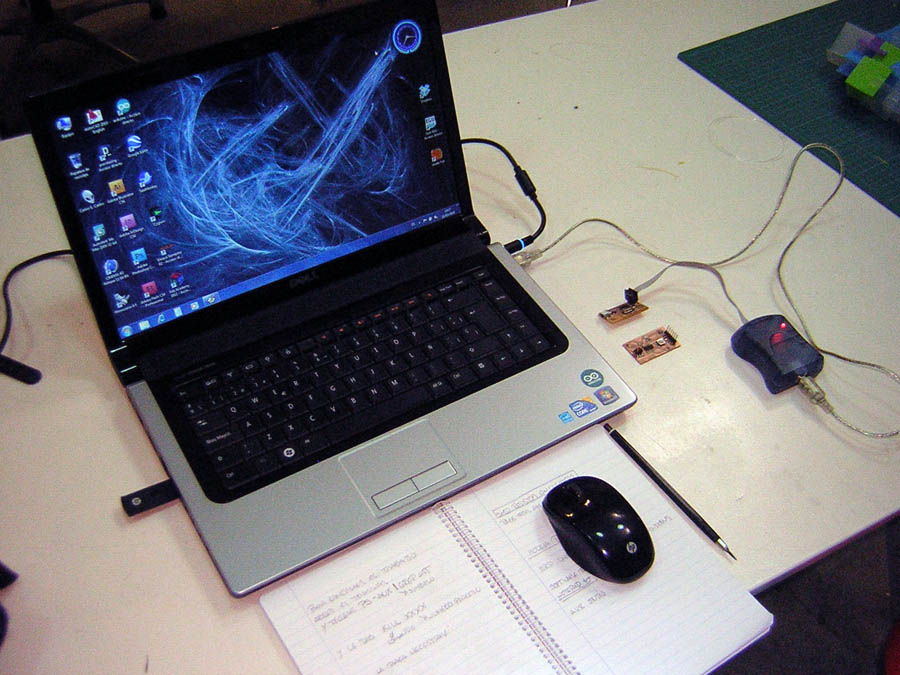

Programación
de la placa hello board con AVRISP mkII, tememos la posibilidad de
probar también la programación a través de un
programador comercial, que posee un software muy completo para editar
el código y subir la información a los micro
controladores.
Hello board programming board with AVRISP mkII, we fear the
possibility of programming also try using a commercial developer, which has a very complete software to edit the code and upload the information to themicro controllers.
Hello Board the board's first
opportunity to design a circuit board using a specialized software such
as Eagle, this tool allows the
connection diagrams of the components in a format friendly, also has an
extensive library of components from different manufacturers electronic
components.
Add, touch switch and led, the original design of the board hello, once you modify the schema of the plate, you export the image of the circuit in png format, later to make the machining process.
Add, touch switch and led, the original design of the board hello, once you modify the schema of the plate, you export the image of the circuit in png format, later to make the machining process.
