Una vez estudiadas las posibilidades de conexión y organización geométrica que permite la célula base, es posible hacer un modelo tridimensional, parametrizando sus dimensiones y comportamiento mediante la herramienta Grasshopper.

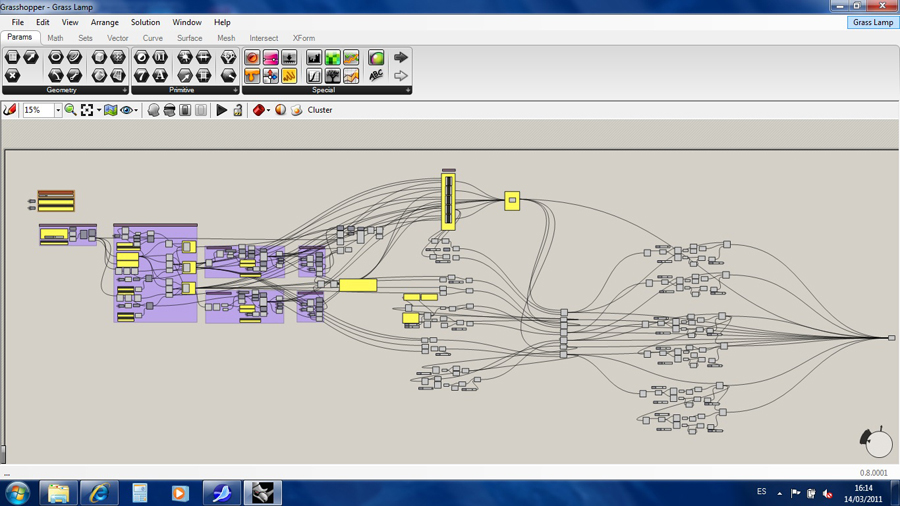

After studied the possibilities of connection and geometrical organization allows by the cell, it is possible to make a three dimensional model, parameterizing their size and behavior by Grasshopper

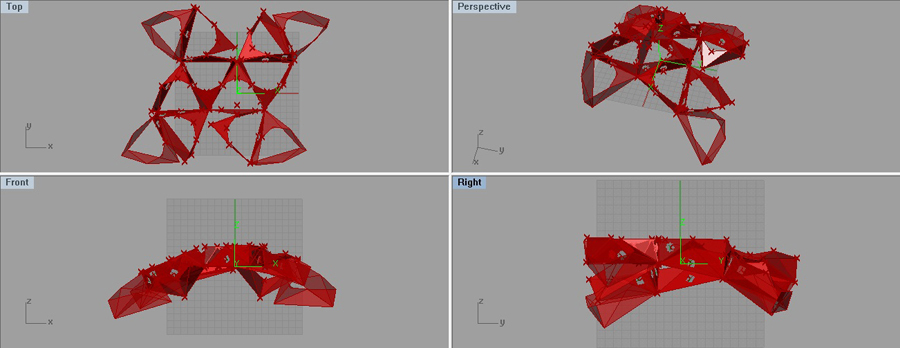

The basic cell comes from the triangulation and folding of a rectangle of paper, so its geometric structure is very clear and easy to move to a 3D model, the next step is the kinematic analysis of deformation of the cell, through the joints that allow the hinges at the folds. Then you can combine different cells with independent mobility and watch how affecting each other and the whole.

La célula base parte de la triangulación y plegado de un rectángulo de papel, por lo que su estructura geométrica es muy clara y fácil de trasladar a un modelo 3d, el paso siguiente es el análisis cinemático de la deformación de la célula, gracias a las articulaciones que permiten las bisagras en los planos plegados. Luego es posible combinar diferentes celulas con mobilidad independiente y observar como se afectan unas a otras y al conjunto.

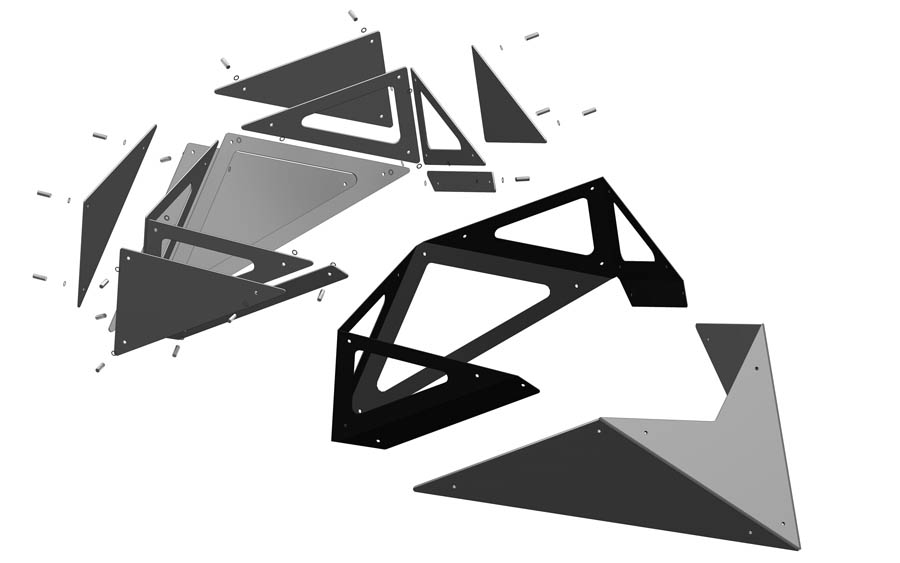

Each of the cells that make up the structure are designed using acrylic plans articulated by a middle membrane of a semi-rigid material such as polypropylene, so is trying to achieve, stiffness and mobility you need the set, three levels the connection is made in one piece thermoformed.

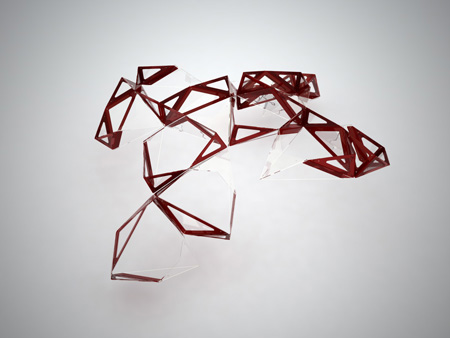

VRay for Rhino plugin allows texturing and lighting of the 3D model and get some pictures of very good quality and realism by changing few parameters in your configuration, also has some settings, pre-loaded, which provide very good results and very helpful for beginners.

El plugin VRay for Rhino, permite texturizar e iluminar el modelo 3d y obtener unas imágenes de muy buena calidad y realismo, modificando pocos parámetros en su configuración, ademas posee unas configuraciones, pre cargadas, que ofrecen muy buenos resultados y de mucha ayuda para los principiantes.

Cada una de las células que componen la estructura, están diseñadas mediante planos de acrílico articulados por una membrana intermedia de un material semi-rígido como el polipropileno, de esta manera se intenta lograr, la rigidez y movilidad que necesita el conjunto, otros tres planos de conexion se realizarán en una pieza termoformada.
