Final Project Presentation
Interactive Lamp (Spiro)
As
a
final project I decided to design a decorative and utilitarian
object, a small table lamp low, which is capable of interacting with
their environment, using an input device sensitive to movement whose
signal will start thesystem.
The shape of this lamp is inspired by a mathematical pattern defined as a logarithmic spiral, this pattern is commonly found in nature and governing the morphology and growth of many plants and animals.
The shape of this lamp is inspired by a mathematical pattern defined as a logarithmic spiral, this pattern is commonly found in nature and governing the morphology and growth of many plants and animals.
Las 15 bandas que
constitullen el difusor, son cortadas en laser en
polipropileno de color blanco y espesor de 0.8mm, los tornillos que
hacen de tope y puntos de rotación son de nylon de 3mm de
diametro.
Como proyecto final he decidido diseñar un objeto decorativo y utilitario, una pequeña lámpara de mesa de bajo consumo, que sea capaz de interactuar con su entorno, utilizando un dispositivo de entrada sensible al movimiento cuya señal pondrá en marcha el sistema.
La forma de esta lámpara se inspira en un patrón matemático definido como espiral logarítmica, este patrón se encuentra comúnmente en la naturaleza y rige la morfología y crecimiento de muchas plantas y animales.

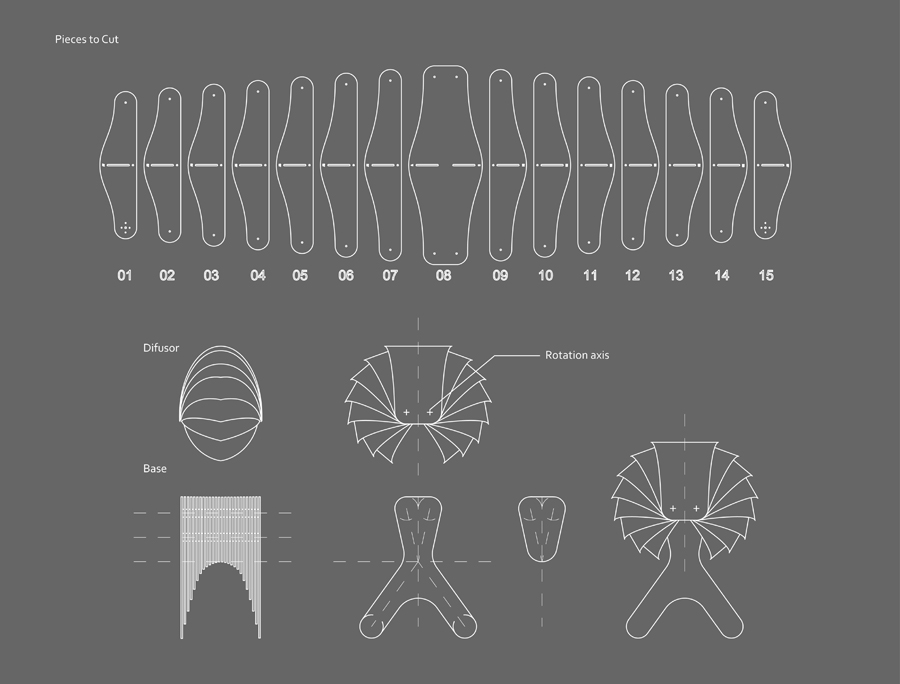

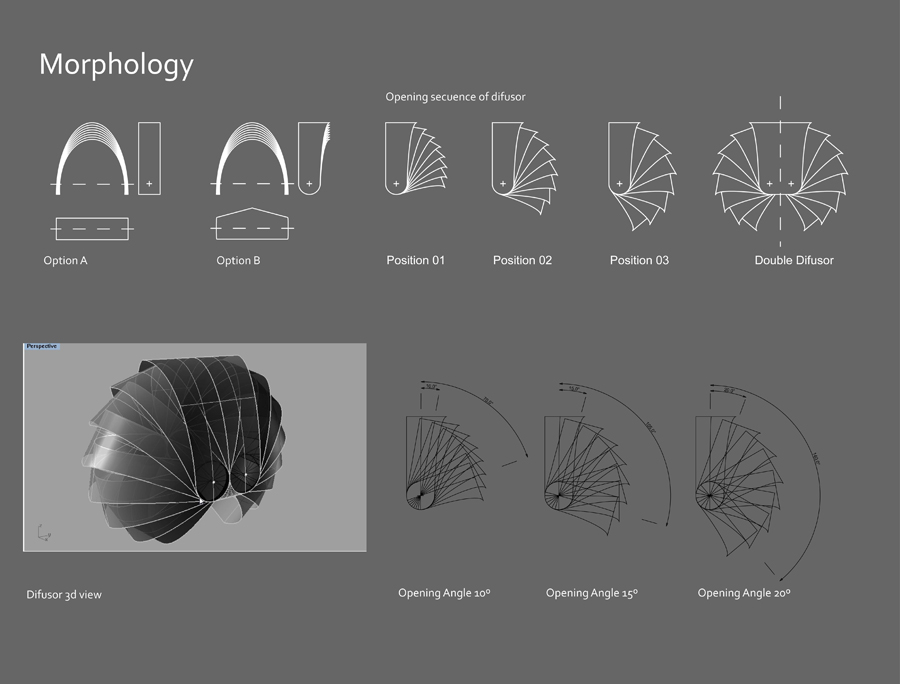

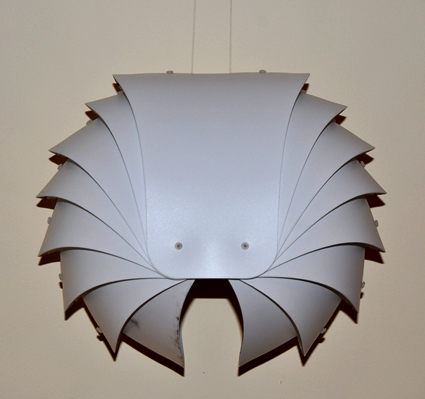

The lamp is
composed of
different parts, originally
designed the diffuser or
screen, this
element is
made up of 15
bands of
polypropylene lasercut, overlapped
and
joined at each
end
to a
common axis
of
rotation. The
bands can
be
rotated to abut the
next
band,
so it
is
an effect of shade, varying permeability according to
the
opening angle.
La lampara esta
compuesta de diferentes partes, en principio
diseñaremos el difusor o pantalla, este elemento esta
constituido por 15 bandas de polipropileno cortadas en laser y
superpuestas, unidas en cada extremo a un eje de rotación
comun. Las bandas pueden rotar hasta hacer tope con la banda siguiente,
de esta manera se hace un efecto de persiana, variando la permeabilidad
en función al angulo de apertura.

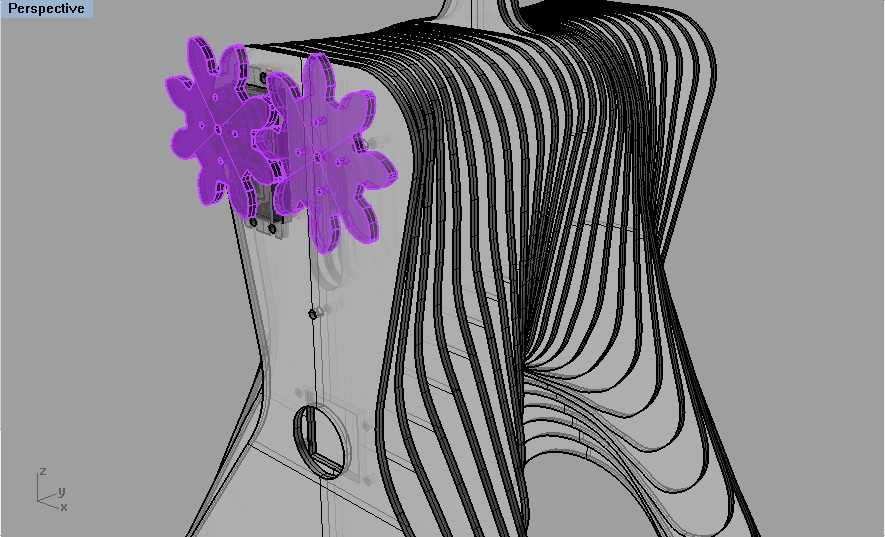

El mecanismo de
apertura del difusor estará a cargo de un sistema de engranajes
diseñados a medida y que transfieren el movimiento de
rotación desde un servo-motor hasta las bandas.

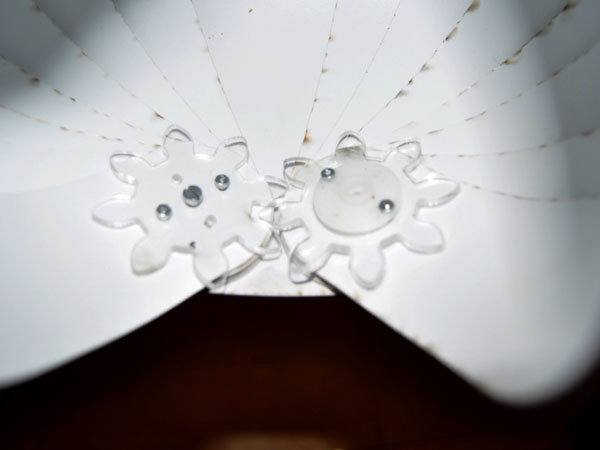

The mechanism
of
the
diffuser will
be
responsible for system and custom-designed gears that
transfer rotary
motion
from
a
servo motor
to
the bands.

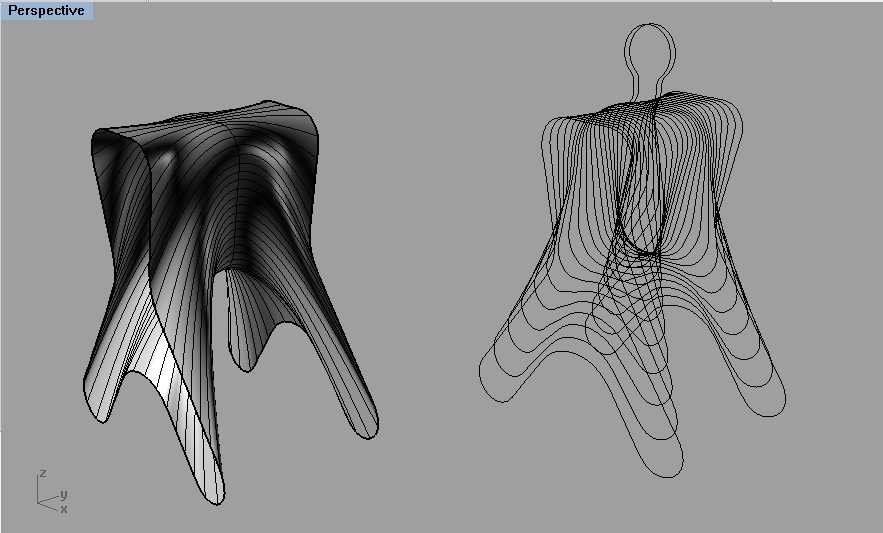

La base de la
lampara esta formada por un sistema de 26 costillas, cortadas en
laser en Metacrilato traslucido de 3mm de espesor y unidas entre si por
una barra roscada de 3mm de dimetro.
Las disposición de estas costillas recostruye la morfologia de un objeto tridimencional a partir de planos paralelos. Este elemento sirve de soporte al difusor y a todos los componentes electronicos.
Las disposición de estas costillas recostruye la morfologia de un objeto tridimencional a partir de planos paralelos. Este elemento sirve de soporte al difusor y a todos los componentes electronicos.

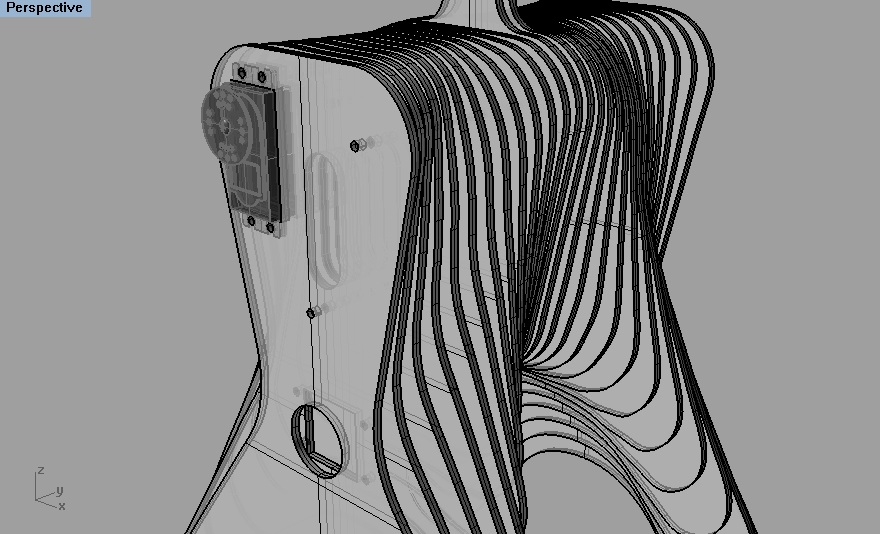

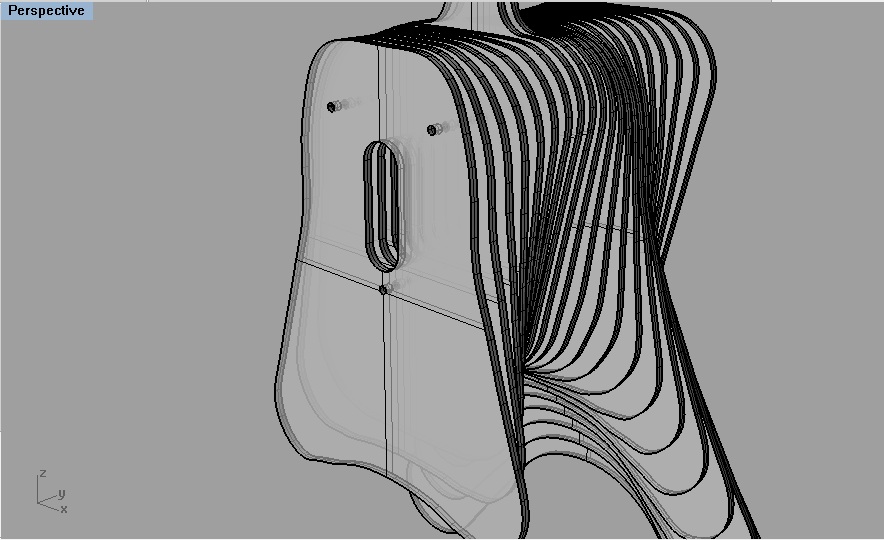

El servomotor
esta colocado a un lado de la base, donde se han cortado los agujeros
en las costillas para hacer que se encaje perfectamente, se
unirá a la base con cuatro tornillos de 3mm.

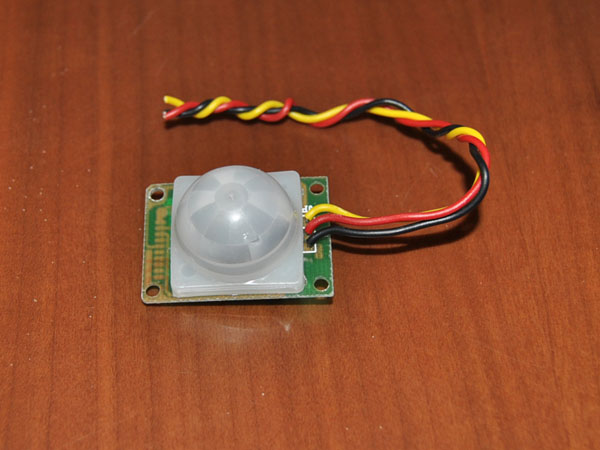

El sensor de
infrarojo (PIR Sensor) se fijará en un lado de la base justo por
debajo del sistema de engranaje.
En el centro de
la base se ha dejado un espacio para la canalización de los
cables y para colocar nuestra pequeña placa de FabDuino.
In
the center of the
base
has
left
a space
for
the channeling of wires
and
to placeour small plate FabDuino.
The infrared sensor (PIR sensor) is fixed on one side of the base just below the gear system.
The
actuator is
placed next
to
the base, where holes are
cut
in the ribs to
make it fit perfectly, will
join
the
base
with four screws 3mm.
Inputs
The lamp is at rest at No. 01, will use infrared sensor (PIR sensor) to detect the presence of users in their environment. This sensor is connected to our board and she will schedule FabDuino reaction.
The lamp is at rest at No. 01, will use infrared sensor (PIR sensor) to detect the presence of users in their environment. This sensor is connected to our board and she will schedule FabDuino reaction.
Inputs
La lampara
estará en estado de reposo en la posición
numero 01, utilizaré un sensor de infrarojo (PIR Sensor) para
detectar la presencia de los usuarios en su entorno. Este sensor se
conectará a nuestra placa de FabDuino y en ella
programaremos la reacción.

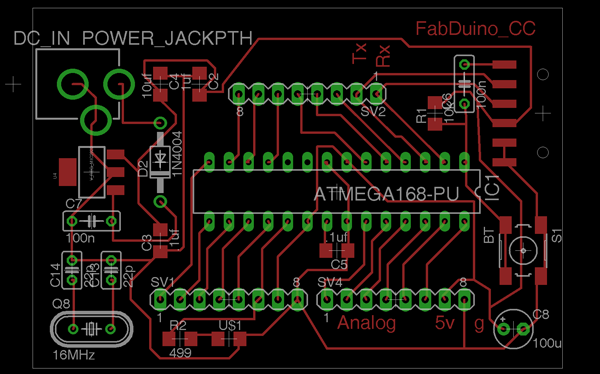

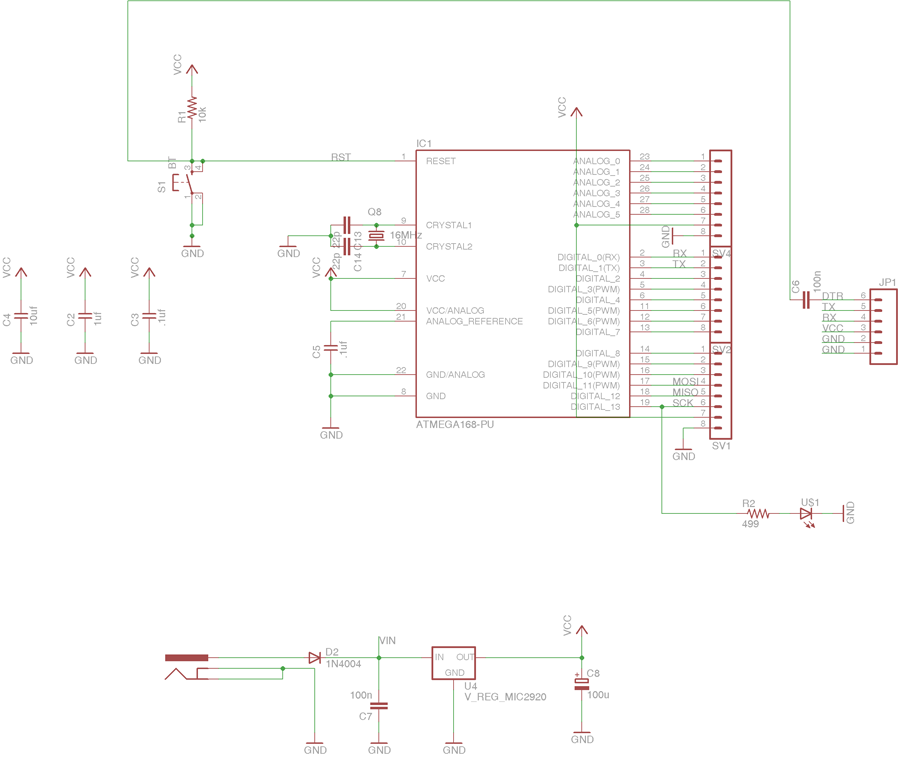

FabDuino CC
Para este proyecto he fabricado una placa de FabDuino integrando un regulador de voltaje para poder alimentar la iluminación a base de una banda de leds, la placa de FabDuino y los Servos con una unica fuente electrica de 24v.
Para este proyecto he fabricado una placa de FabDuino integrando un regulador de voltaje para poder alimentar la iluminación a base de una banda de leds, la placa de FabDuino y los Servos con una unica fuente electrica de 24v.
FabDuino CC
For this project I made a plate FabDuino integrating a voltage regulator to power the lighting based on a band of LEDs, FabDuino plate and serve them with a 24v electric power only.

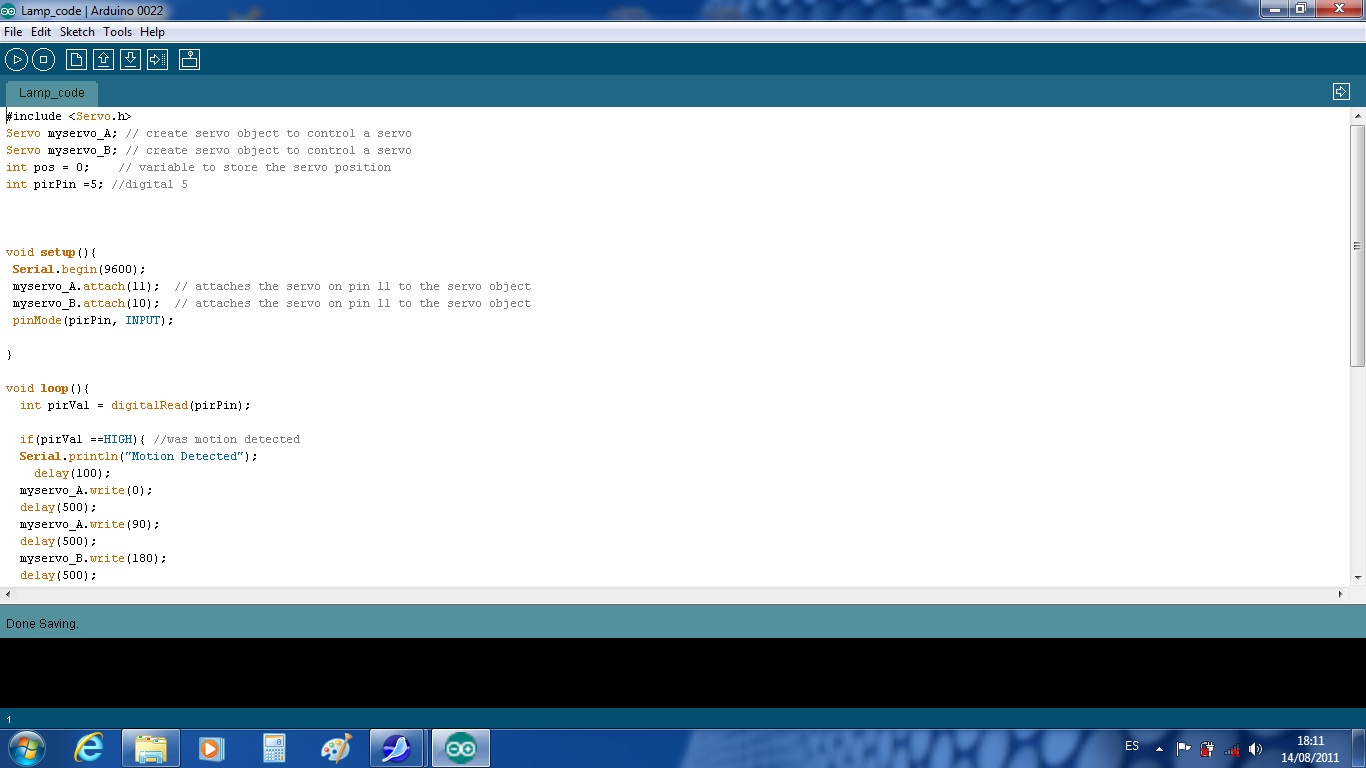

La plataforma
arduino la utilizaremos para programar una sencilla secuencia de
codigo, que controlará el angulo de apertura del difusor y
encenderá los leds una vez que el sensor de movimiento halla
enviado una señal.
The Arduino platform uses
it
to program a
simple sequence of code, which will
control the
opening
angle of
the diffuser and the
LED
lights up once
themotion
sensor signal is sent.

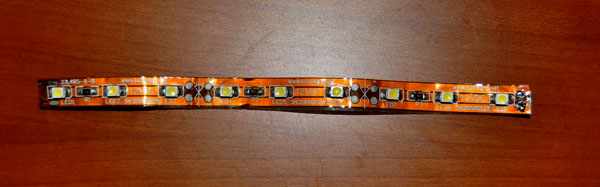

Las bandas de
leds son elementos muy utiles para el diseño de
iluminación, ya que son muy versatiles y pueden adherirse a
multiples materiales, son faciles de instalar.

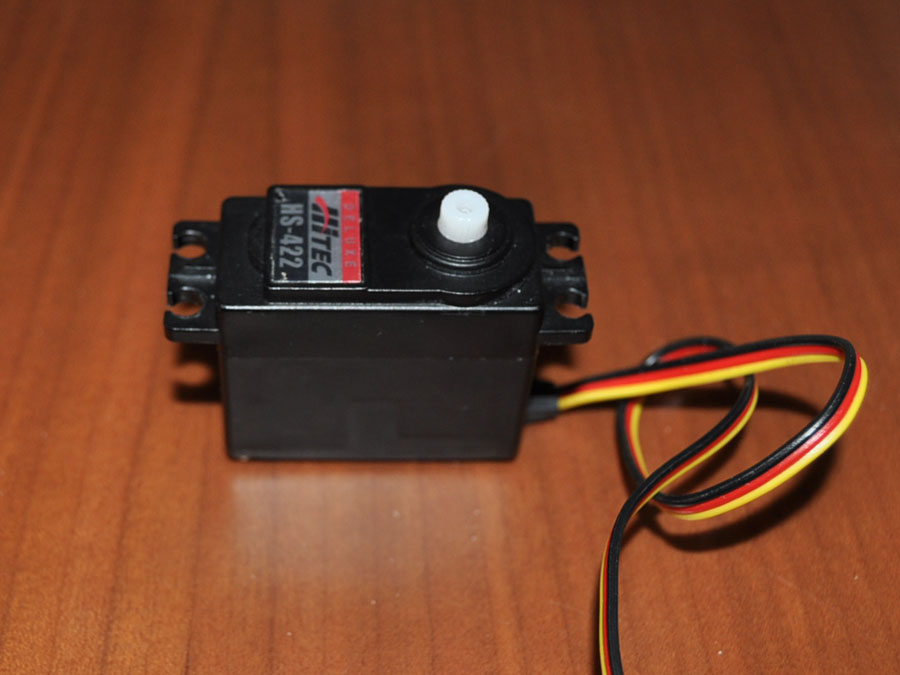

Este servomotor
es 180 grados de giro, bastante compactoy y con una fuerza estimada de
7kg, lo que es suficiente para nuestro sistema.

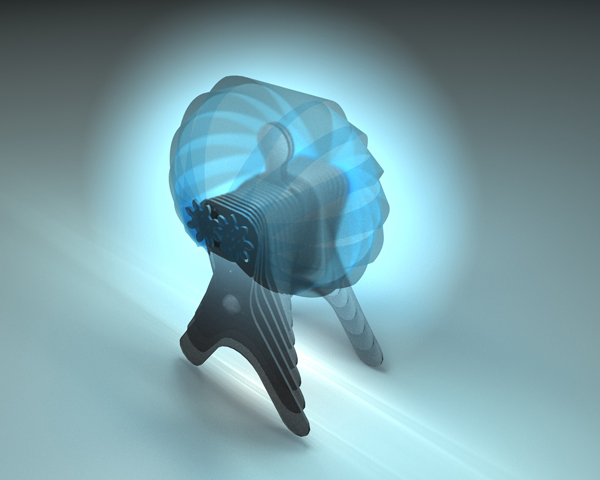

Outputs
In reaction to the presence, the lamp will turn on automatically and close the diffuser, creating a soft and pleasant light. This is done after processing the signal from the PIR Sensor by FabDuino plate and using the Arduinoprogramming platform, it generates a sequence of LEDlighting of the luminaries and the rotation of the servomotor at a maximum angle of 140 º.
In reaction to the presence, the lamp will turn on automatically and close the diffuser, creating a soft and pleasant light. This is done after processing the signal from the PIR Sensor by FabDuino plate and using the Arduinoprogramming platform, it generates a sequence of LEDlighting of the luminaries and the rotation of the servomotor at a maximum angle of 140 º.
The 15 bands that form the diffuser, are laser cut in white
polypropylene and thickness of 0.8mm, the screws do cap and pivot points are nylon 3mm diameter.

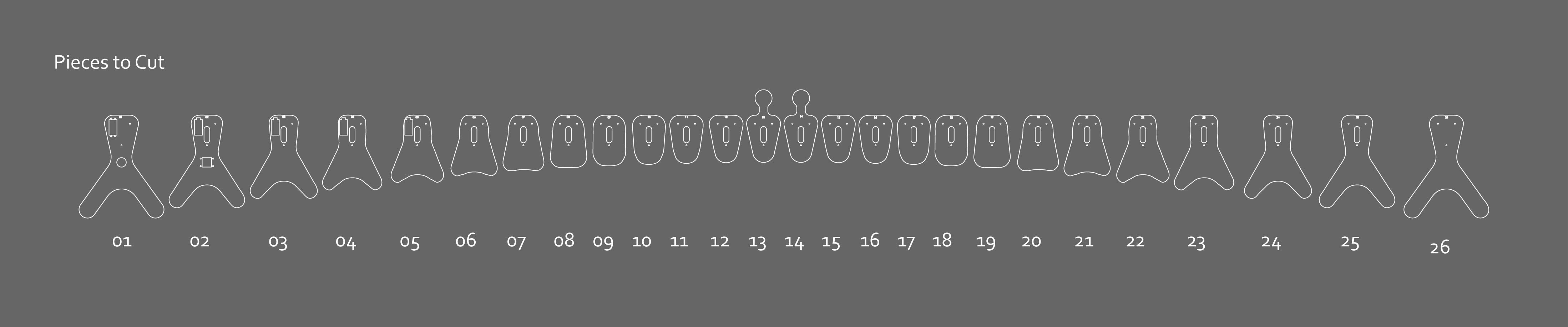

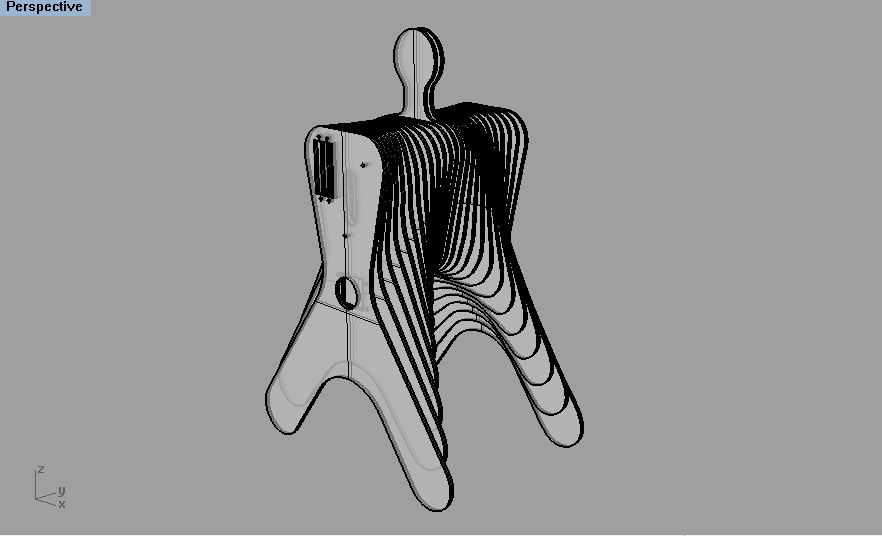

The lamp
base
is formed by
a system of
26
ribs, cut into laser Acrylic 3mm
thick translucent and joined
together
by
a
threaded rod 3
mm
in diameter.
The provision of these ribs reconstructs the three-dimensional morphology of an object from parallel planes. This item is supporting the diffuser and all electronic components.
The provision of these ribs reconstructs the three-dimensional morphology of an object from parallel planes. This item is supporting the diffuser and all electronic components.
This actuator is
180
degrees of rotation, rather compactoy and an
estimated force of 7
kg
which is sufficient for
our
system
The
bands
of
LEDs
are
very useful tools for lighting
design, as
they are very vesatiles can
attach
to
multiple
materials, are easy to install
Outputs
Como
reacción a la presencia, la lampara se encenderá
automaticamente y cerrará el difusor, generando una
iluminación suave y agradable. Esto se logra luego de procesar
la señal del PIR Sensor mediante la placa de FabDuino y
utilizando la plataforma de programación Arduino, se genera una
secuencia de encendido de las luminarias leds y la rotación del
servomotor a un angulo maximo de 140º.
