Machine Design
MtM Snap-Lock
En estas ultimas
semanas tendremos la oportunidad de comenzar con la fabricación
de nuestra pequeña fresadora CNC, basada en el
diseño de Jonathan Ward
from MIT,
en
este
blog nos suministran el archivo 3d de la maquina, tambien los
archivos de de mecanizado correspondiente a todas las piezas e
información sobre los datos de montaje.

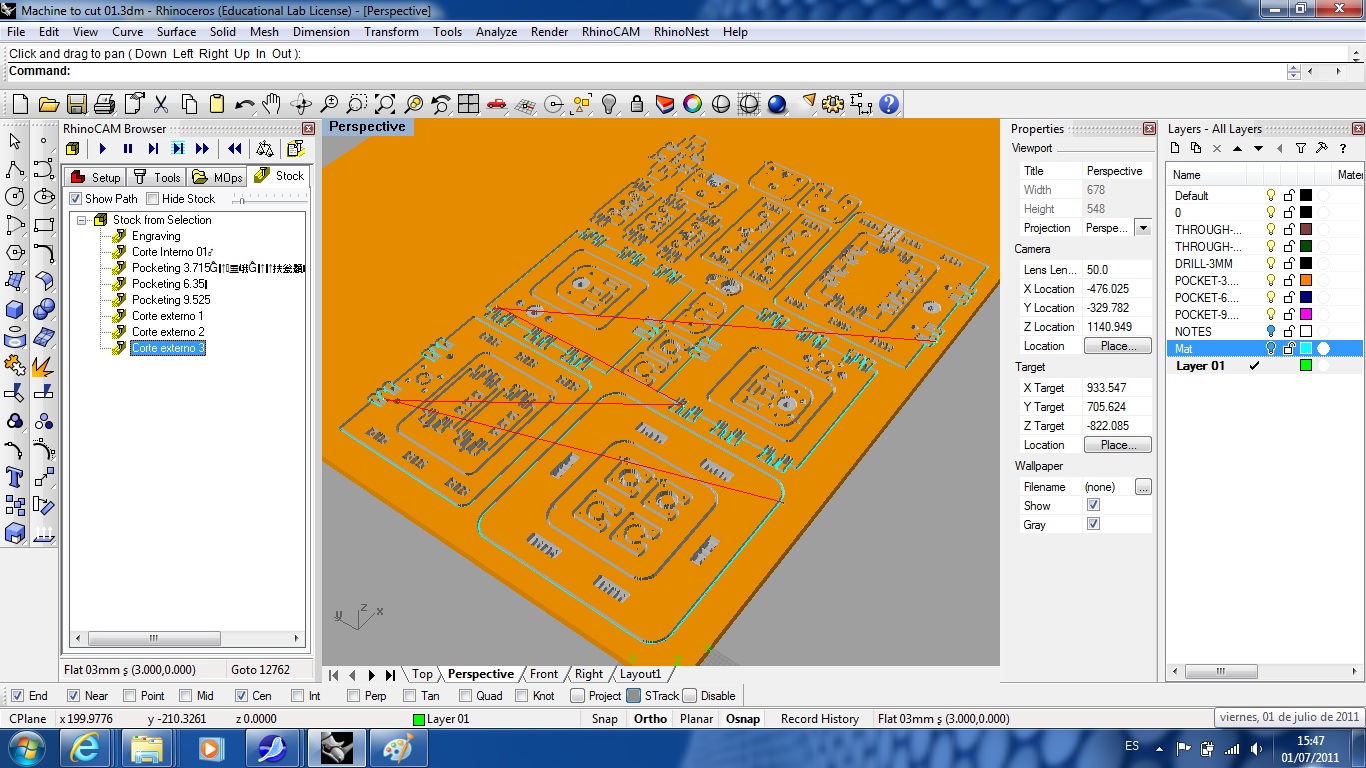

Comenzaremos a realizar las pruebas de encaje con el material que tenemos a disposición (polietileno de alta densidad de 15mm de espesor), una vez realizada la estrategia de corte en Rhinocam procedemos a cortar las primeras pruebas en la Fresadora Precix, con una herramienta especial para materiales plásticos de 3mm de diámetro.
Comenzaremos a realizar las pruebas de encaje con el material que tenemos a disposición (polietileno de alta densidad de 15mm de espesor), una vez realizada la estrategia de corte en Rhinocam procedemos a cortar las primeras pruebas en la Fresadora Precix, con una herramienta especial para materiales plásticos de 3mm de diámetro.

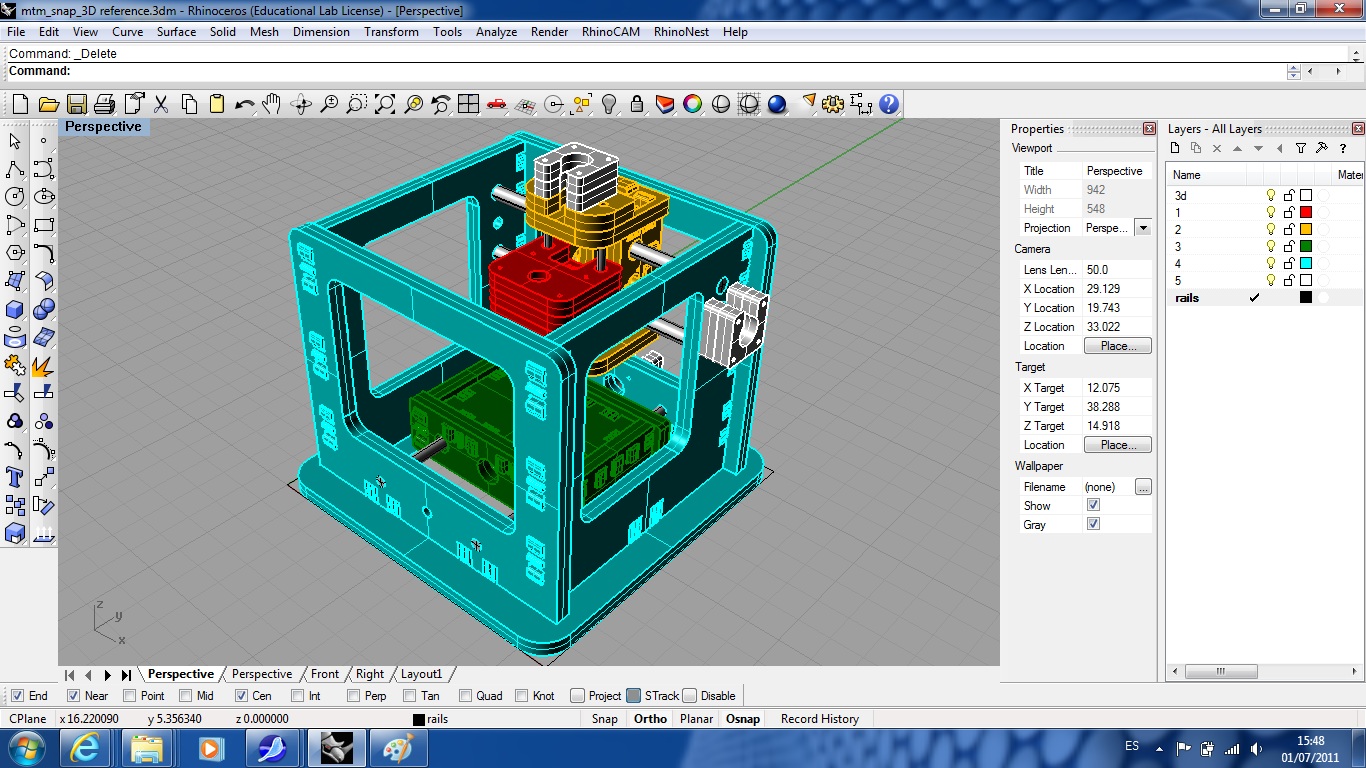

El archivo 3d
esta muy bien detallado y permite comprender el mecanismo de
funcionamiento de la maquina.

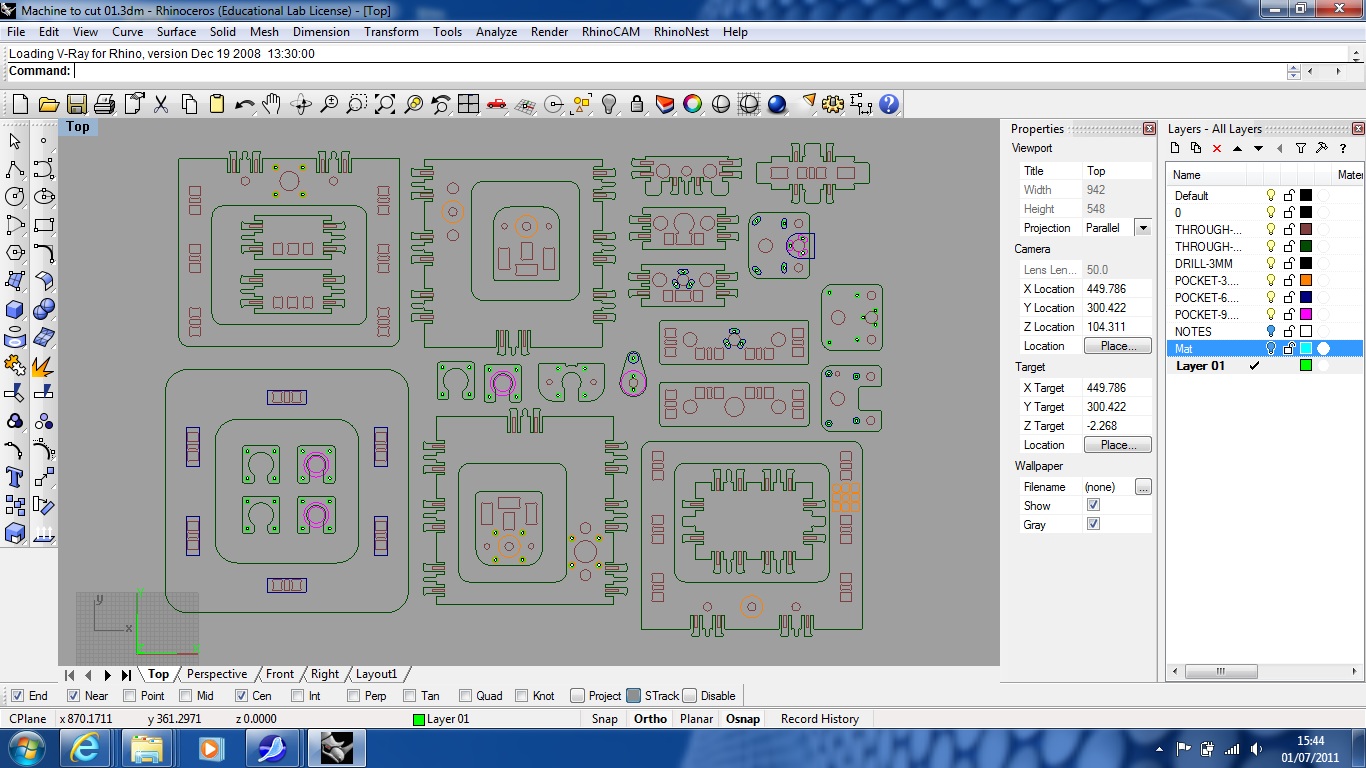

Es necesario
ajustar un poco el archivo para realizar la estrategia de
mecanizado con Rhinocam.
Tambien es importante en nustro caso ajustar las medidas a los componentes en el sistema metrico.
Tambien es importante en nustro caso ajustar las medidas a los componentes en el sistema metrico.
Al momento de
cortar es muy importante colocar cinta doble cara para fijar bien todas
las piezas, evitar su desplazamiento durante el mecanizado y comenzar
el corte desde adentro hacia afuera.
En nuestro caso hemos tenido problemas en el corte de los agujeros, ya que las áreas circulares quedan un poco ovaladas debido al descalibrado de la maquina. Estamos trabajando para solucionar este problema y cortar de nuevo las piezas.
En nuestro caso hemos tenido problemas en el corte de los agujeros, ya que las áreas circulares quedan un poco ovaladas debido al descalibrado de la maquina. Estamos trabajando para solucionar este problema y cortar de nuevo las piezas.
At
the
time
of cutting is very important to place double-sided tape to
attach the parts thoroughly, to prevent their displacement during
machining and start cutting from the inside out.
In our case we had trouble cutting the holes as circular areas are slightly oval due to the uncalibrated machine. We are working to solve this problem and cut back the pieces.
In our case we had trouble cutting the holes as circular areas are slightly oval due to the uncalibrated machine. We are working to solve this problem and cut back the pieces.
You need to adjust a little file to perform the machining strategy RhinoCAM.
It is also important in our case for adjusting measures to the components in the metric system.
It is also important in our case for adjusting measures to the components in the metric system.
In the last few weeks we will have
the opportunity to start with making our small CNC milling machine,
based on Jonathan
Ward design from MIT, in his blog we provide the 3D
file of the machine, also the machining files for all information on
parts and assembly data.
We will begin testing the fit with the material we have available (HDPE 15mm thick), once the strategy RhinoCAM proceed to cut the first cut in the milling tests Precix, with a special tool to plastic 3mm in diameter.
We will begin testing the fit with the material we have available (HDPE 15mm thick), once the strategy RhinoCAM proceed to cut the first cut in the milling tests Precix, with a special tool to plastic 3mm in diameter.
The 3D file is very well detailed
and provides insight into the mechanism of operation of the machine.

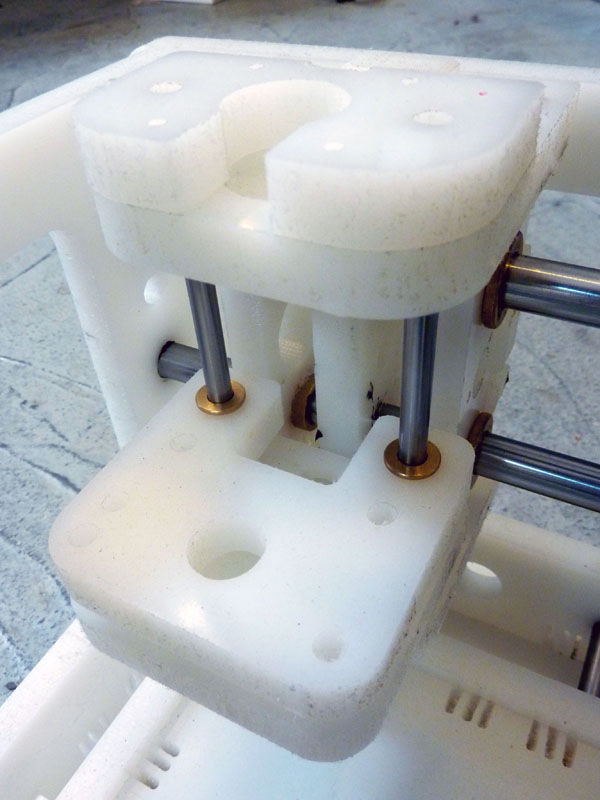

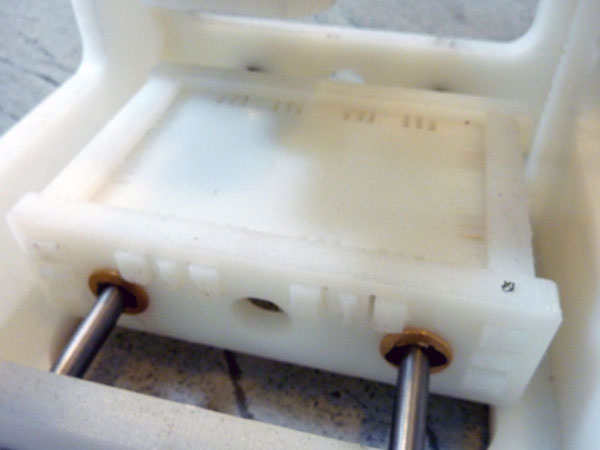

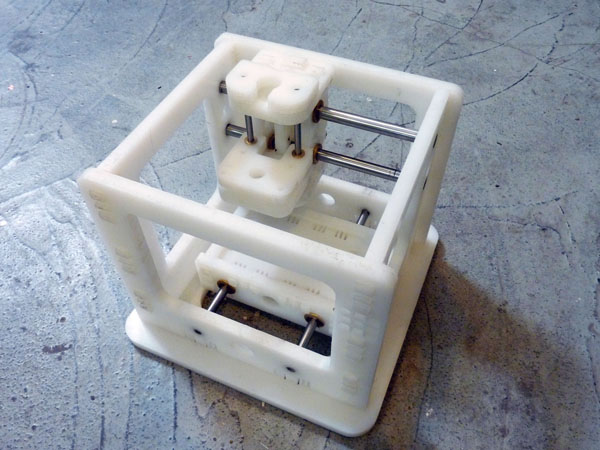

The mechanism of the machine has
been assembly , with one drawback, the displacement of guidelines is
not smooth enough, we has lubricated the mechanism with a little fat
and has improved a little.
El mecanismo de la maquina ya ha sido
prácticamente ensamblado, con el único
inconveniente,el desplazamiento sobre las guías no es
suficientemente suave, hemos lubricado el mecanismo con un poco de
grasa y ha mejorado un poco.
In parallel to
the assembly of the machine are working in the construction of the
drivers boards,while awaiting the arrival of other electronic
components.
Paralelamente al
ensamblado de la maquina estamos trabajando en la construcción
de las placas drivers y a la espera de la llegada del resto de los
componentes electrónicos.
