3D Scanning and Printing
To experiment with this team I have put a toy car.
El escaner en
tres dimensiones es una herramienta que nos permite reproducir en un
modelo 3d un objeto real, la fidelidad y dimensiones del modelo
dependen mucho del tipo de escaner que utilicemos, en esta oportunidad

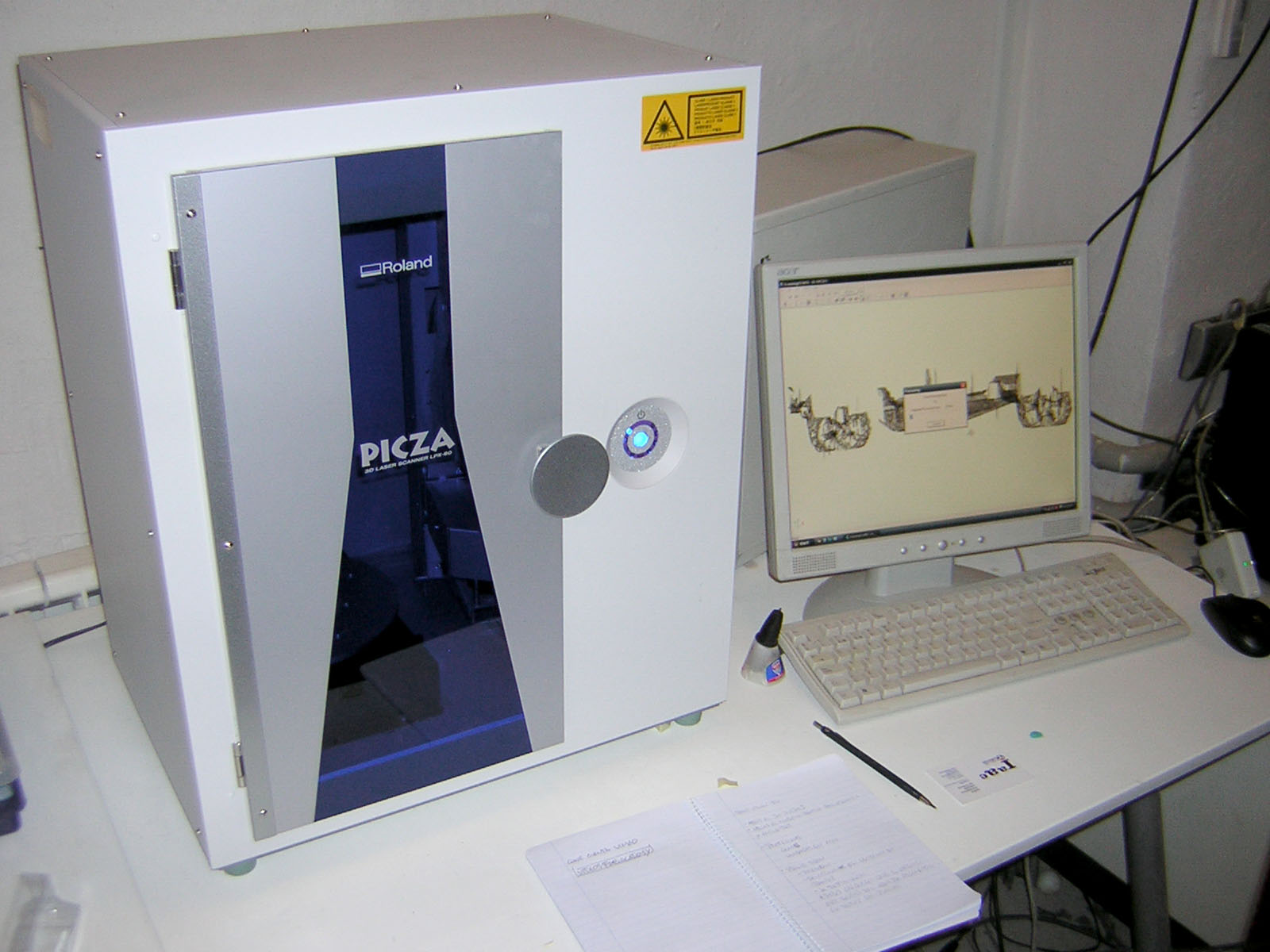

hemos podido trabajar con un equipo de escaneado láser Roland
LPS-1200DS. Este equipo tiene muy buena calidad de reproducción
para objetos medianos. Para la semana de realización de este
modulo contamos con la asesoría de un representante de la
empresa fabricante que nos dio algunos consejos acerca del
funcionamiento de este equipo.
Para experimentar con este equipo he colocado un coche de juguete.
Para experimentar con este equipo he colocado un coche de juguete.
The
three-dimensional scanner is a tool that allows us to reproduce a 3D
model in a real object, fidelity and dimensions of the model depend on
the type of scanner we use, this time we have worked with a team of
Roland LPS-laser scanning 1200DS. This team has very good playback
quality for middleweights. For the week of completion of this module we
have the advice of a representative of the manufacturer, who gave us
some advice about the operation of this equipment.
To experiment with this team I have put a toy car.
El equipo posee
en su interior una bandeja giratoria y en un lateral el has de
láser realiza el barrido de toda la pieza mientras el objeto
gira, el área de exploración puede limitarse en altura
para optimizar el tiempo de escaneado.
The team has within it a turntable and has a lateral laser sweeps across the piece while the object rotates, the scanning area may be limited in height to optimize scanning time.

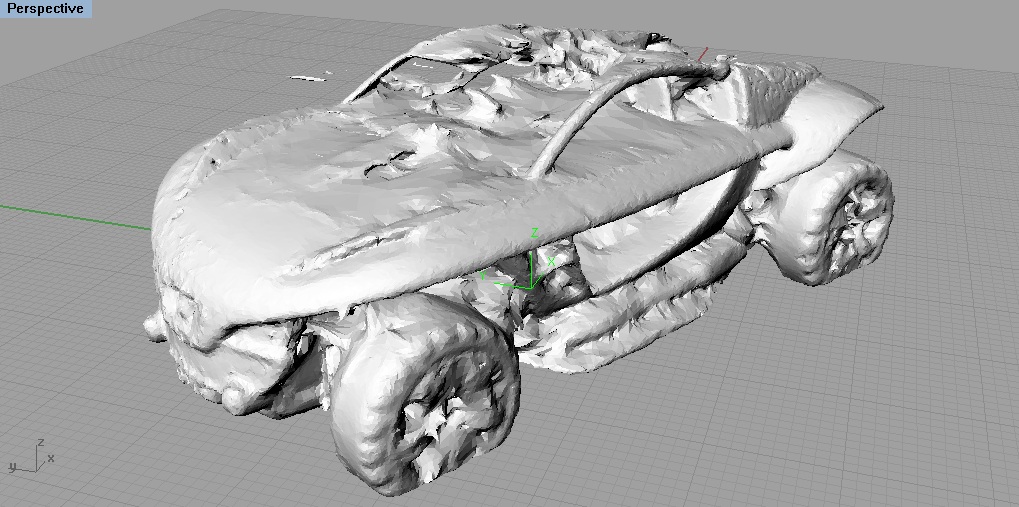

We can see in the 3D model we obtained a quite large deformation of the
original model, this occurs because the laser is distorted when it bounces on a reflective
surface or translucent, which are precisely the areas mostdistorted
in
the model
obtained.
For this type of scanning is recommended that the object is dark colored and matt finish, also recommended that does not have very deep grooves, if not important to the original
model with a spray paint can and thusachieve greater fidelity reproduction, since a distortion model can be repaired but will need many hours of work.
Podemos observar en el modelo 3d que
hemos obtenido una deformación bastante grande con respecto al
modelo original, esto se produce debido a que el láser se
distorsiona cuando rebota sobre una superficie reflectora o traslucida,
que son justamente las zonas mas distorsionadas en el modelo obtenido.
Para este tipo de escaneado es recomendable que el objeto sea de color oscuro y acabado mate, también se recomienda que no posea hendiduras muy profundas, si no es importante el modelo original, podemos pintarlo con un aerosol y de esta manera lograremos mayor fidelidad en la reproducción, ya que un modelo con distorsión puede ser reparado pero necesitará de muchas horas de trabajo.
Para este tipo de escaneado es recomendable que el objeto sea de color oscuro y acabado mate, también se recomienda que no posea hendiduras muy profundas, si no es importante el modelo original, podemos pintarlo con un aerosol y de esta manera lograremos mayor fidelidad en la reproducción, ya que un modelo con distorsión puede ser reparado pero necesitará de muchas horas de trabajo.
El siguiente paso
una vez hemos escaneado el modelo es materializarlo mediante una
impresora 3d, este equipo se denomina de impresión aditiva y el
método que utiliza es depositar finas capas de material una
sobre otra en función al modelo 3d.

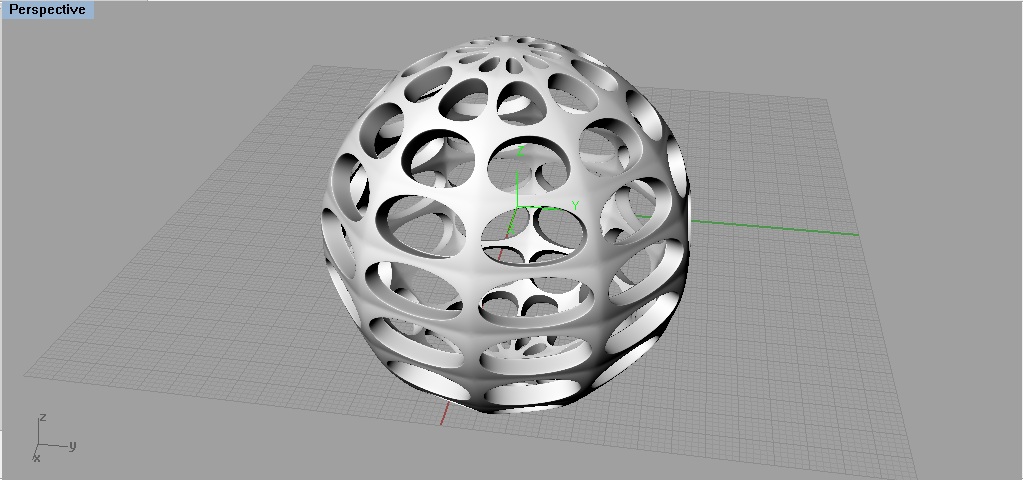

El modelo que he obtenido del proceso de escaneado láser, no posee la calidad necesaria para llevarlo a un proceso de impresión 3d, por lo que optamos por generar una nueva forma a partir de una figura geométrica simple a la que realizaremos algunas modificaciones para obtener una apariencia mas interesante.
El modelo que he obtenido del proceso de escaneado láser, no posee la calidad necesaria para llevarlo a un proceso de impresión 3d, por lo que optamos por generar una nueva forma a partir de una figura geométrica simple a la que realizaremos algunas modificaciones para obtener una apariencia mas interesante.
The next step once we have scanned the model is to
materialize through a 3D printer, the printing machine is called additive and the method used is to deposit thin layers of material over each
other according to the 3Dmodel.
The model I have obtained from the laser scanning process, it has the quality to take it to a 3D printing process, so we decided to create a new form from a simple geometric shape which will make some modifications toobtain a look more interesting.
The model I have obtained from the laser scanning process, it has the quality to take it to a 3D printing process, so we decided to create a new form from a simple geometric shape which will make some modifications toobtain a look more interesting.

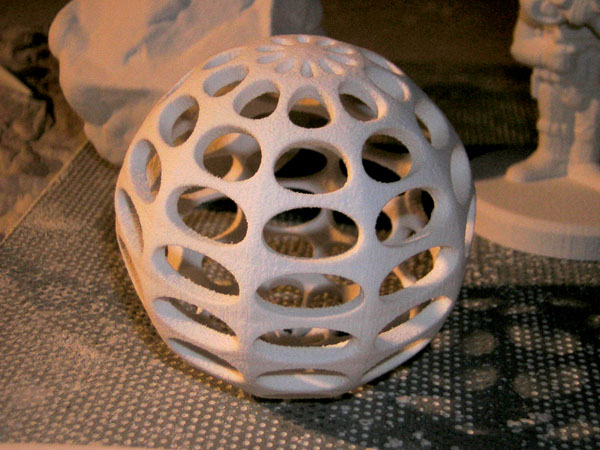

Once completed the 3D printing
process is very important part
extraction from the tank of the
machine, because you have to remove all excess
material is usually much, this material can be reused but the piece is usually veryfragile at this time. The final
finish is done with an infiltrate that provides greater rigidity to the model, this can be cyano, wax, epoxy resin, among others.
Una vez culminado
el proceso de impresión 3d, es muy importante la
extracción de la pieza de la cubeta de la maquina, ya que hay
que remover todo el material sobrante se suele ser mucho, este material
puede ser reutilizado pero la pieza suele ser muy frágil en este
momento. El acabado final se realiza con un producto infiltrarte que
aporta una mayor rigidez al modelo, este puede ser cianocrilato,cera
,resina epoxi, entre otros.
