I used a board with ATMEGA328P. On this chip I used ADXL345 for input sensors and serial communication with processing. ADXL345 detects X and Y values. So I want to use it making Memory Exploring game.
Processing is a flexible software sketchbook and a language for learning how to code within the context of the visual arts. Also Processing is open source, free software. So I used processing to create the interface of this game.

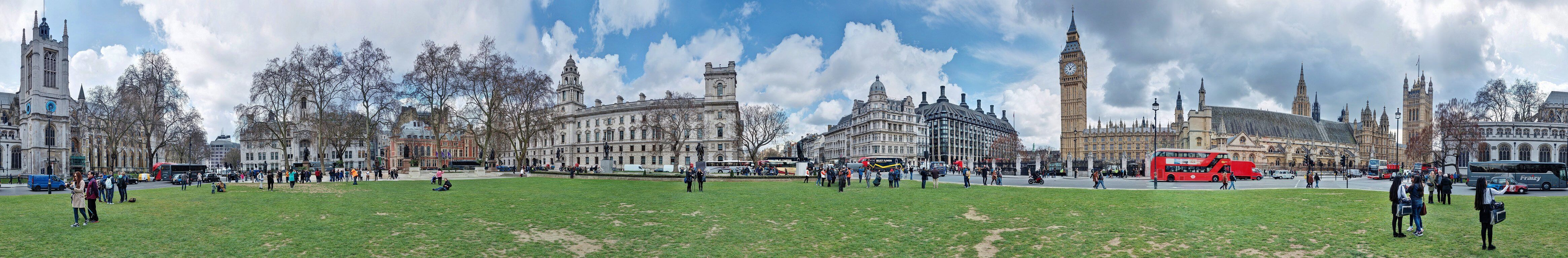

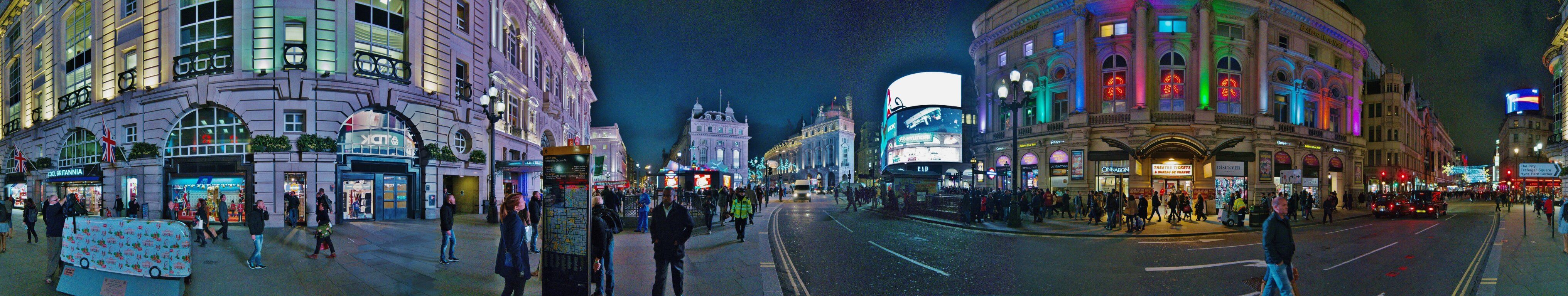

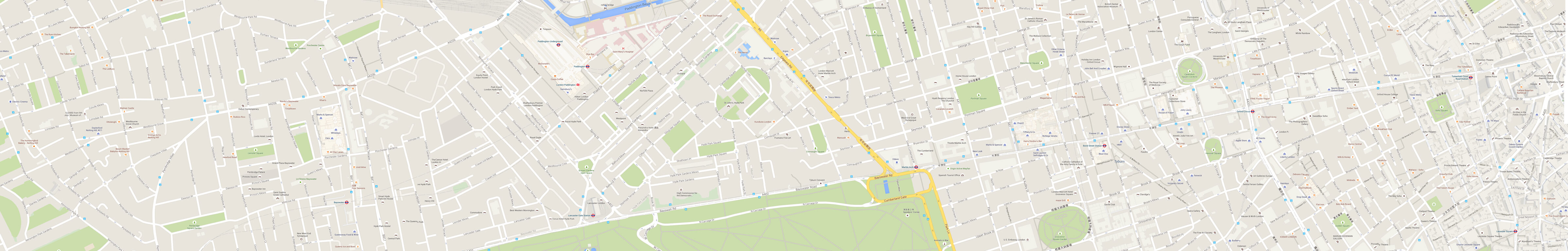

First, download the gifAnimation library form this website. Second, download the google map and streetview from google. And make some checkpoint where is your memory place.
Used ADXL345 to control google map direction. So when you turn ADXL345 left, you will see the map of left hand. Turn ADXL345 right, you will see the map of right hand. You can enter to streetview when you keep about five second on the ckeckpoint. Also, if you keep one point for five to seven second in the streetview you will go back to map view. I called it a memory exploring game.
Some explanation with code:
To set which com port with your board.
String portName = "COM14";
Read value from serial input.
myString = myPort.readStringUntil(lf);
Programming in processing:
// FlashBack Test v1.1 import processing.serial.*; import gifAnimation.*; //Serial myPort; // Create object from Serial class int val; // = new float; // Value Array [z, x, y] int lf = 10; // Linefeed in ASCII String myString = null; Serial myPort; // Serial port you are using float num, valZ, valX, valY; // averaging float valZ1, valZ2, valZ3, valZ4, valZ5; float startZ, startX, startY; float differenceZ, oldFrameX, oldFrameY, tempX, tempY, differenceX, differenceY, enterPoint; float frameZ, frameX, frameY; float[] dimensions; int sizeX, sizeY, maxSizeX, maxSizeY, minSizeX, minSizeY, bSizeX, bSizeY, minBSizeY, minBSizeX, maxBSizeX, maxBSizeY; int sensativity; int golbalCount, YvalueCount, timeout, timeforEnter; PImage bgImage, svImage, svImage1, svImage2, svImage3, svImage4; PImage imgMask; PImage logoFlash; PImage mapImage; float zoom = 1; int delay = 600; int delay2 = 100; int mapCheck; int state = 0; /* public void init() { frame.removeNotify(); frame.setUndecorated(true); frame.addNotify(); super.init(); } */ void setup() { // Setup Screen smooth(); noStroke(); background(255); frameRate(60); size(1280, 720); //size(displayWidth, displayHeight, P3D); //1656, 1364); frame.setLocation(0, 0); timeout = 0; timeforEnter = 0; mapCheck = 1; // map enterPoint = 0; // Check Serial Port //String portName = Serial.list()[0]; String portName = "COM14"; myPort = new Serial(this, portName, 9600); //9600 println(portName); // Define images mapImage = loadImage("map2.jpg"); bgImage = loadImage("map.jpg"); svImage = loadImage("streetview.jpg"); svImage1 = loadImage("streetview1.jpg"); svImage2 = loadImage("streetview2.jpg"); svImage3 = loadImage("streetview3.jpg"); imgMask = loadImage ("cutout.png"); imageMode(CENTER); // image sizeX = 4792; sizeY = 786; maxSizeX = sizeX + 300; maxSizeY = sizeY + 300; minSizeX = sizeX - 300; minSizeY = sizeY - 300; // mask bSizeX = 2244; bSizeY = 768; maxBSizeX = bSizeX + 200; maxBSizeY = bSizeY + 200; minBSizeX = bSizeX - 200; minBSizeY = bSizeY - 200; oldFrameX = 0; oldFrameY = 0; // Define values golbalCount = 0; tempX = 0; tempY = 0; // Check & Read Serial Input if (myPort.available() > 0) { myString = myPort.readStringUntil(lf); if (myString != null) { //print(myString); // Prints String num = float(myString); // Converts and prints float // println(num); golbalCount++; if (golbalCount % 3 == 1) { startZ = num; //println("startZ = " + num); } else if (golbalCount % 3 == 2) { startX = num; //println("startX = " + num); } else if (golbalCount % 3 == 0) { startY = num; //println("startY = " + num); } } } // Images //frameX = width / 2; //frameY = height / 2; //println("start position: " + startZ + ", " + startY); // if (mapCheck == 1) {// Background Image ->map // image(bgImage, width/2, height/2, 4792, 786); // frameX, frameY); //( width * startZ ) / 360 // } else {// StreetView Image // image(svImage, width/2, height/2, 4792, 786); // } // Mask Image //image(imgMask, width/2, height/2); } void draw() { if(frameCount < 300) { background(0); return; } scale(zoom); sensativity = 2; // Check & Read Serial Input if (myPort.available() > 0) { myString = myPort.readStringUntil(lf); if (myString != null) { //print(myString); // Prints String num = float(myString); // Converts and prints float // println(num);startY * 180 golbalCount++; // Check Serial Input if (golbalCount % 3 == 1) { // Z Value valZ5 = valZ4; valZ4 = valZ3; valZ3 = valZ2; valZ2 = valZ1; valZ1 = num; valZ = (valZ1 + valZ2 + valZ3 + valZ4 + valZ5) / 5.0; frameX = -1 * Math.abs((valZ /360) * sizeX); differenceX = Math.abs(valZ - tempX); println("frameX:" + valZ); tempX = valZ; //println(((valZ * sizeX) / 360)); //println("Z = " + num); } else if (golbalCount%3 == 2) { // X Value valX = num; //println("X = " + num); } else if (golbalCount%3 == 0) { // Y Value valY = num; if(valY > -5 ) { valY = -5; } if(valY < -30 ) { valY = -30; } // println("y: " + valY); frameY = (-(valY * height/2) / 90) + height/2 - 100; // Limit Y Frame Value between 35 ~ 50; differenceY = Math.abs(valY - tempY); //println("DIFFY:"+differenceY); //println("Y = " + num); tempY = valY; } } } //println(val); noStroke(); background(255); switch(state) { case 0: // Menu // Loader fill(176, 190, 197, 50); // grey ellipse(width / 2, height / 2 + 80, 25, 25); fill(64, 196, 255, 100); // blue ellipse(width / 2, height / 2 + 80, timeout/10, timeout/10); showStartScreen(); timeout++; // println(timeout); if(timeout > 250) { state = 1; timeout = 0; } break; case 1: // Introduction // Background Image float xPosTest = frameX; // ((-1* valZ * sizeX) / 360) % 4792; // Map image(mapImage, xPosTest, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(mapImage, xPosTest - 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(mapImage, xPosTest + 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width showIntro(); // Loader fill(176, 190, 197, 50); ellipse(width / 2, height / 2 + 120, 25, 25); fill(64, 196, 255, 100); ellipse(width / 2, height / 2 + 120, timeout/16, timeout/16); timeout++; //println(timeout); if(timeout > 400) { state = 2; timeout = 0; } break; case 2: // Results // Background Image if (mapCheck == 1) { // Background Image if(enterPoint != 0){ timeforEnter++; valZ = ((valZ - valZ) + enterPoint); frameX = -1 * Math.abs((valZ /360) * sizeX); float xPosMap = frameX; // ((-1* valZ * sizeX) / 360) % 4792; // Map image(bgImage, xPosMap, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(bgImage, xPosMap - 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(bgImage, xPosMap + 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width println("TIMEEEEEEEEE:"+timeforEnter); if(timeforEnter>120){ enterPoint = 0; timeforEnter = 0; } } else{ float xPosMap = frameX; // ((-1* valZ * sizeX) / 360) % 4792; // Map image(bgImage, xPosMap, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(bgImage, xPosMap - 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(bgImage, xPosMap + 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width } } else if (mapCheck == 2) { // Street View // StreetView Image float xPosStreet = ((valZ * sizeX) / 360) % 4792; // println(timeout); // println("X street: " + xPosStreet); // Street image(svImage, xPosStreet, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(svImage, xPosStreet - 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(svImage, xPosStreet + 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width if (differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderReturn(); println("kekekekekekeke"); if(timeout > delay){ frameX = enterPoint; mapCheck =1; timeout = 0; } } } else if (mapCheck == 3) { // London // StreetView Image float xPosStreet = ((valZ * sizeX) / 360) % 4792; // println(timeout); // Street image(svImage1, xPosStreet, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(svImage1, xPosStreet - 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(svImage1, xPosStreet + 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width if (differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderReturn(); if(timeout > delay){ frameX = enterPoint; mapCheck =1; timeout = 0; } } } else if (mapCheck == 4) { // Night // StreetView Image float xPosStreet = ((valZ * sizeX) / 360) % 4792; // println("X street: " + xPosStreet); // println(timeout); // Street image(svImage2, xPosStreet, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(svImage2, xPosStreet - 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(svImage2, xPosStreet + 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width if (differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderReturn(); if(timeout > delay){ frameX = enterPoint; println("ENTER:"+enterPoint); mapCheck = 1; timeout = 0; } } } else if (mapCheck == 5) { // Shop // StreetView Image float xPosStreet = ((valZ * sizeX) / 360) % 4792; // println("X street: " + xPosStreet); // println(timeout); // Street image(svImage3, xPosStreet, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(svImage3, xPosStreet - 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width image(svImage3, xPosStreet + 4792, frameY, sizeX, sizeY ); //(valZ * width) / 360 //-(sizeX/2)+width if (differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderReturn(); if(timeout > delay){ frameX = enterPoint; mapCheck =1; timeout = 0; } } } // Check Points & Change scene if(mapCheck == 1) { // Check values if(valZ > 15 && valZ < 21 && differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderMap(); // println(timeout); if(timeout > delay2) { enterPoint = valZ; mapCheck = 4; timeout = 0; } } else if(valZ > 49 && valZ < 53 && differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderMap(); // println(timeout); if(timeout > delay2) { enterPoint = valZ; mapCheck = 3; timeout = 0; } } else if(valZ > 85 && valZ < 89 && differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderMap(); // println(timeout); if(timeout > delay2) { enterPoint = valZ; mapCheck = 4; timeout = 0; } } else if(valZ > 99 && valZ < 100 && differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderMap(); // println(timeout); if(timeout > delay2) { enterPoint = valZ; mapCheck = 5; timeout = 0; } } else if(valZ > 150 && valZ < 156 && differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderMap(); // println(timeout); if(timeout > delay2) { enterPoint = valZ; mapCheck = 3; timeout = 0; } } else if(valZ > 205 && valZ < 209 && differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderMap(); // println(timeout); if(timeout > delay2) { enterPoint = valZ; mapCheck = 3; timeout = 0; } } else if(valZ > 226 && valZ < 230 && differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderMap(); // println(timeout); if(timeout > delay2) { enterPoint = valZ; mapCheck = 4; timeout = 0; } } else if(valZ > 257 && valZ < 263 && differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderMap(); // println(timeout); if(timeout > delay2) { enterPoint = valZ; mapCheck = 5; timeout = 0; } } else if(valZ > 269 && valZ < 275 && differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderMap(); // println(timeout); if(timeout > delay2) { enterPoint = valZ; mapCheck = 4; timeout = 0; } } else if(valZ > 301 && valZ < 305 && differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderMap(); // println(timeout); if(timeout > delay2) { enterPoint = valZ; mapCheck = 3; timeout = 0; } } else if(valZ > 338 && valZ < 344 && differenceX < sensativity && differenceY < sensativity){ timeout++; showLoaderMap(); // println(timeout); if(timeout > delay2) { enterPoint = valZ; mapCheck = 5; timeout = 0; } } else { timeout = 0; } } // println("img: "+( ((valZ * sizeX) / 360))); // Mask Image image(imgMask, width/2, height/2); // (valZ * width) / 360, height/2); //(valY * height) / 180); break; // End of Case } } // Loader void showLoaderReturn() { // Loader Street View fill(176, 190, 197, 50); ellipse(width / 2, height / 2 + 120, 25, 25); fill(64, 196, 255, 100); ellipse(width / 2, height / 2 + 120, timeout/12, timeout/12); } // Loader void showLoaderMap() { // Loader Map fill(176, 190, 197, 50); ellipse(width / 2, height / 2 + 120, 25, 25); fill(64, 196, 255, 100); ellipse(width / 2, height / 2 + 120, timeout/4, timeout/4); } // Start Screen void showStartScreen() { // Text textAlign(LEFT); fill(160); textSize(16); text("Exercising Memories", width / 2 - 70, height / 2 + 50); textSize(10); image(imgMask, width/2, height/2); } void showIntro() { fill(255); ellipse(width/2, height/2, 400, 400); // Txt fill(0); textAlign(CENTER); textSize(18); text("Welcome to", width/2, height / 2 - 50); textSize(38); text("Memory Exploring", width/2, height / 2); textSize(16); fill(160); textSize(16); text("Try to find these memories on the map.", width/2, height / 2 + 70); image(imgMask, width/2, height/2); } // Controls void keyPressed() { if (key == CODED) { if (key == 'a' || keyCode == UP) { if (sizeX < maxSizeX && sizeY < maxSizeY) { // sizeX += 5; // sizeY += 5; // bSizeX += 5; // bSizeY += 5; zoom = 1.5; } } else if (key == 'a' || keyCode == DOWN) { if (sizeX > minSizeX && sizeY > minSizeY) { // sizeX -= 5; // sizeY -= 5; // bSizeX -= 5; // bSizeY -= 5; zoom = 0.5; } } else if (key == 'a' || keyCode == LEFT) { mapCheck = 2; } else if (key == 'a' || keyCode == RIGHT) { mapCheck = 1; } } }

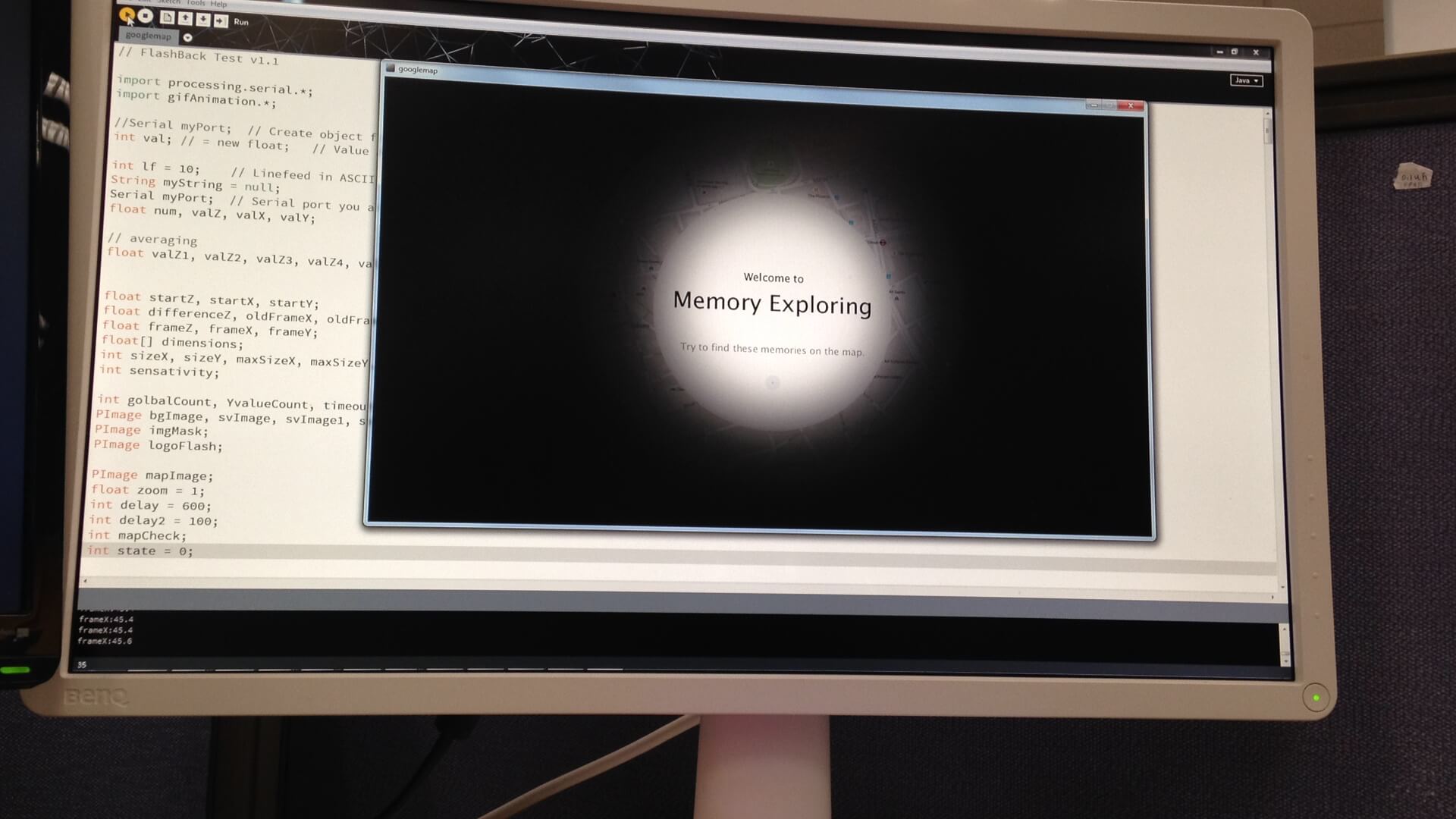

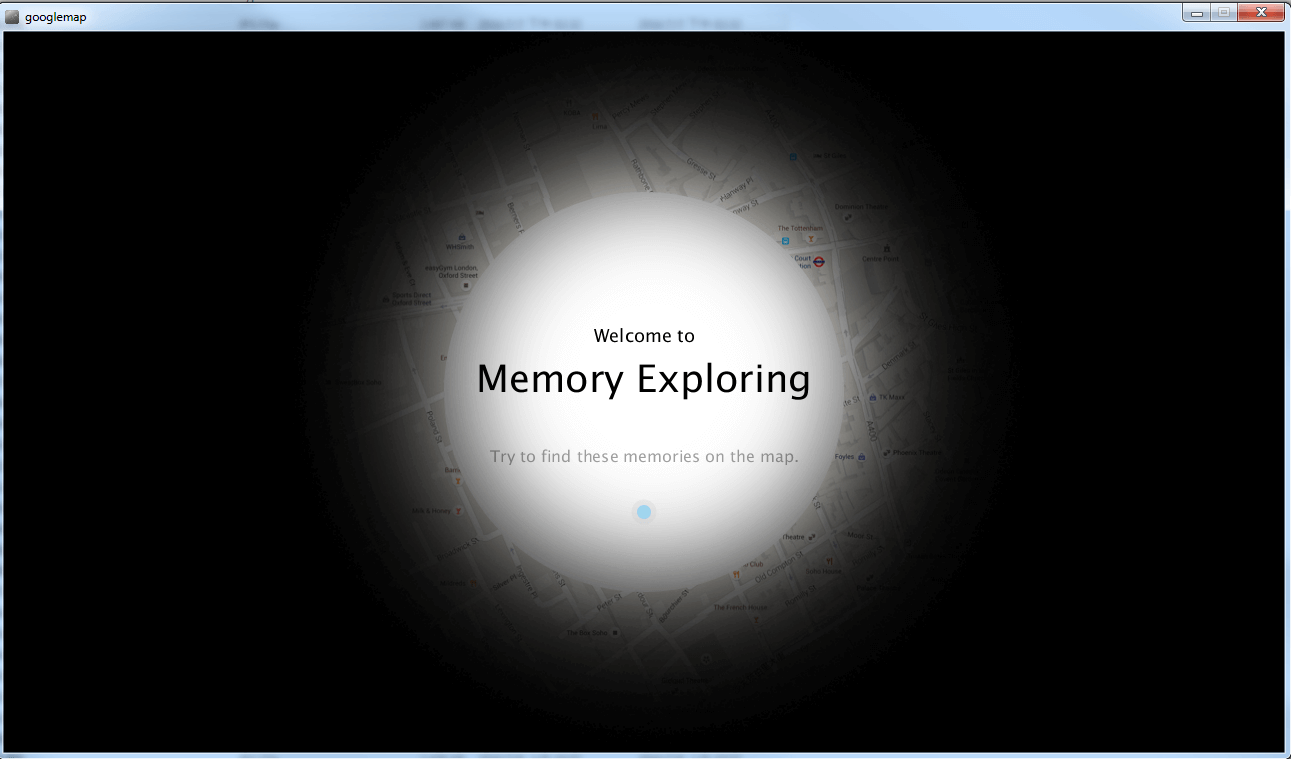

ShowIntroduction word to welcome you.

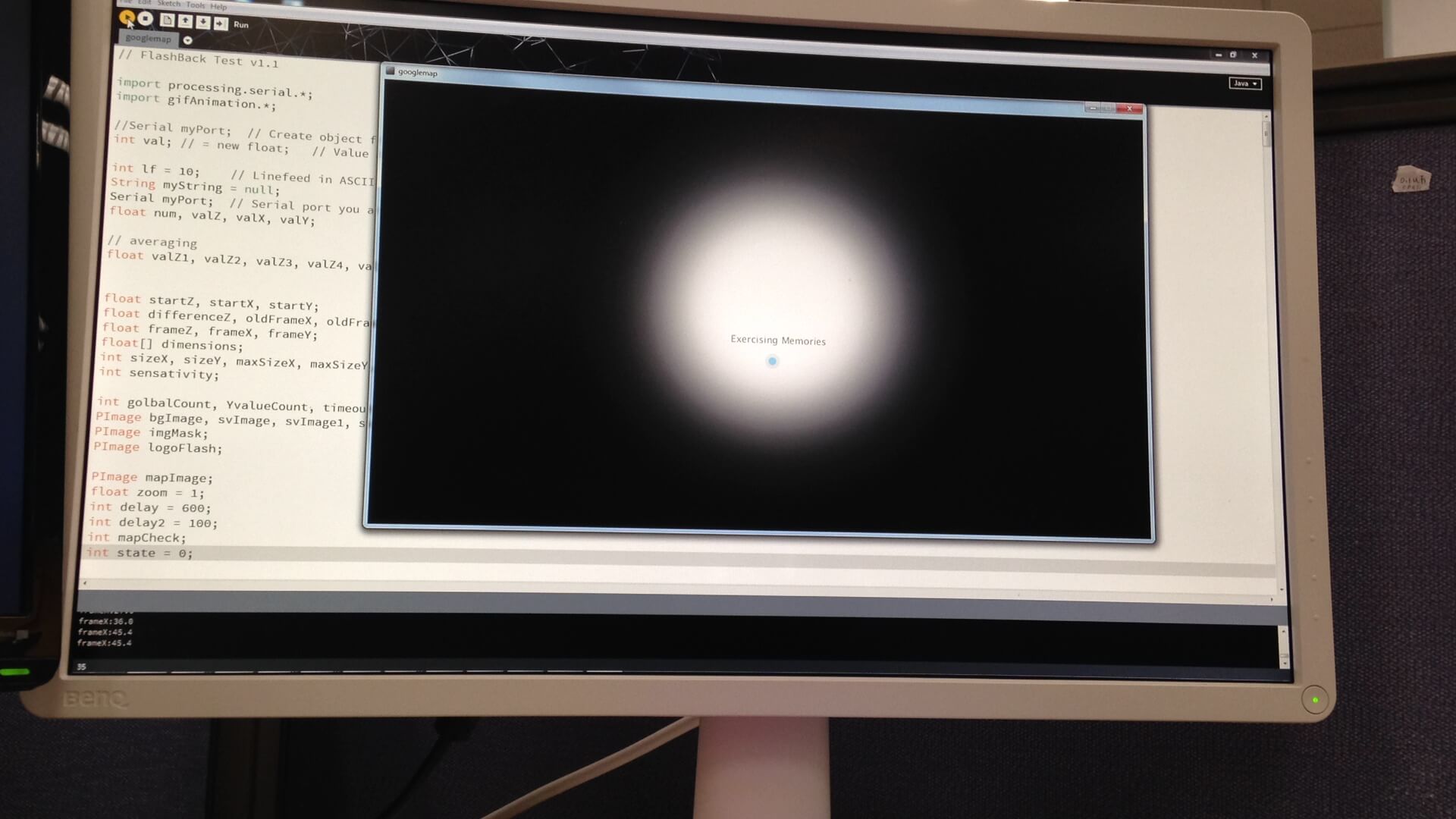

There is a small blue circle to countdown enter streetview.

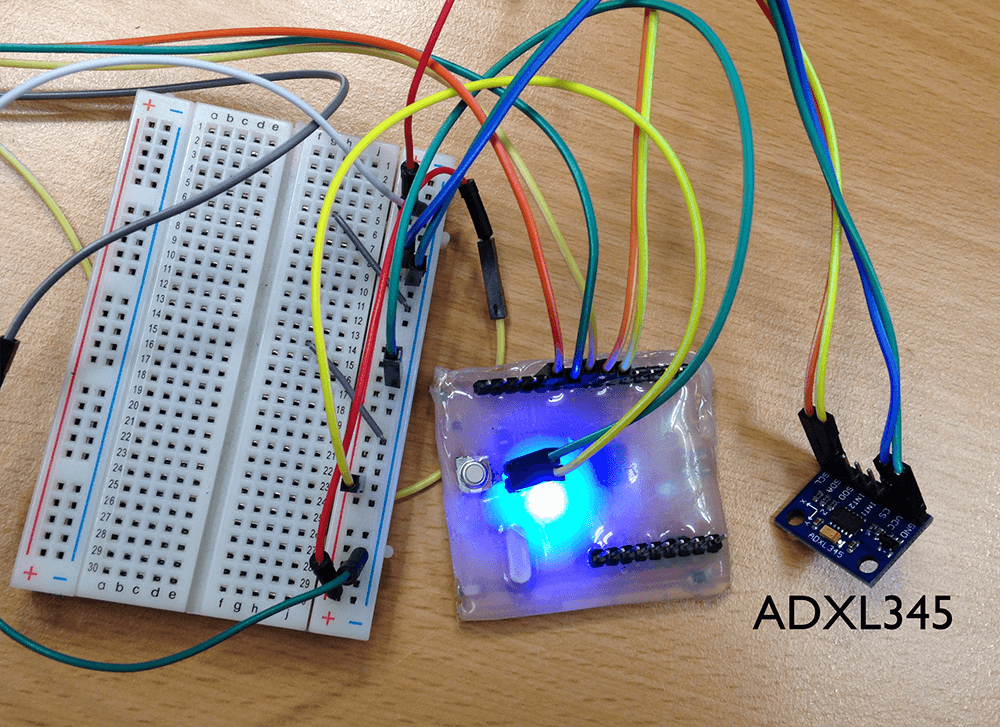

ADXL345 Sensor(input devices) with processing(interface).
Keep five second enter to streetview and keep seven second bake to map view.
